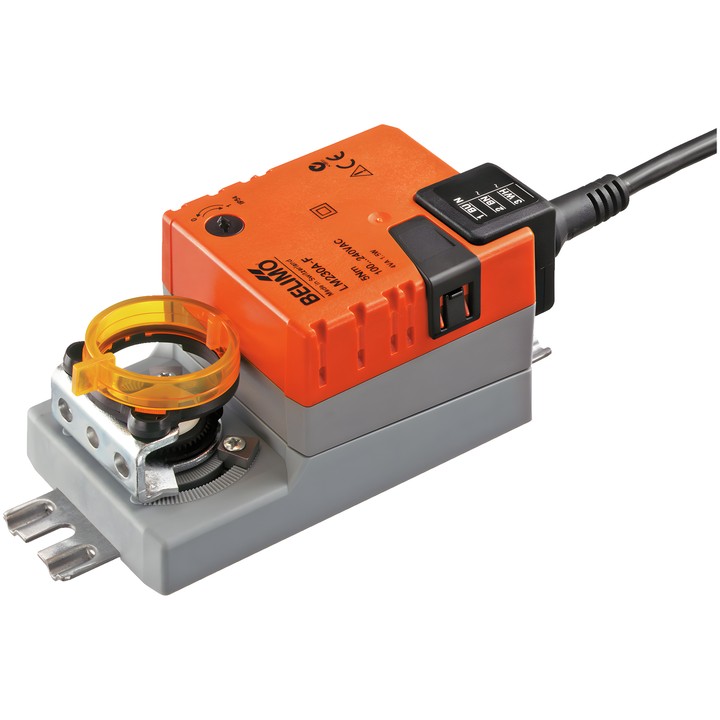

Belimo LM230A-F – servomoteur de registre

Servomoteur conçu pour réguler les registres dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à environ 1 m².

Caractéristiques et paramètres principaux

• Couple : 5 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé, 3 points.
• Durée de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
• Le sens de déplacement se sélectionne à l’aide du commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Raccordement mécanique : accouplement de forme 8x8 mm.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques réglables de l’angle de rotation des deux côtés.
• Indicateur de position mécanique amovible.
• Consommation électrique en mouvement : 1.5 W ; à l’arrêt : 0.5 W ; puissance de dimensionnement : 3.5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].
