Belimo NF24A-S2 - servomoteur rotatif pour clapets avec fonction de sécurité

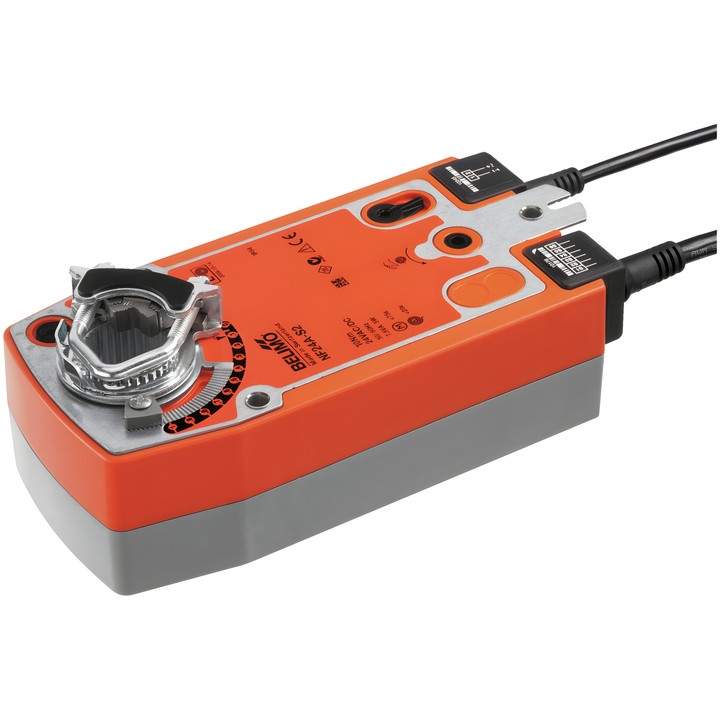

Servomoteur de clapet Belimo NF24A-S2

Servomoteur rotatif avec fonction de sécurité destiné au réglage des clapets dans les installations techniques des bâtiments. En fonctionnement, l’entraînement déplace le clapet et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort amène le clapet en position de sécurité. Le fabricant indique une surface de clapet pouvant atteindre env. 2 m².

Principales caractéristiques et paramètres

• Couple du moteur et de la fonction de sécurité : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermé/Ouvert.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• 2 contacts auxiliaires intégrés : 2x SPDT, 1x 10% / 1x 11...100%.
• Angle de rotation : max. 95° ; réglage à partir de 33% par pas de 2.5% au moyen d’une butée mécanique.
• Raccordement mécanique : collier universel 10...25.4 mm ; indicateur mécanique de position.
• Le sens du moteur et de la fonction de sécurité est choisi par le montage G/D ; réglage manuel par manivelle avec interrupteur de verrouillage.
• Puissance absorbée en mouvement : 6 W ; au repos : 2.5 W ; puissance de dimensionnement : 8.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Le montage direct sur l’axe du clapet s’effectue à l’aide d’un collier universel et d’un dispositif antirotation. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement à l’atteinte de la butée.
