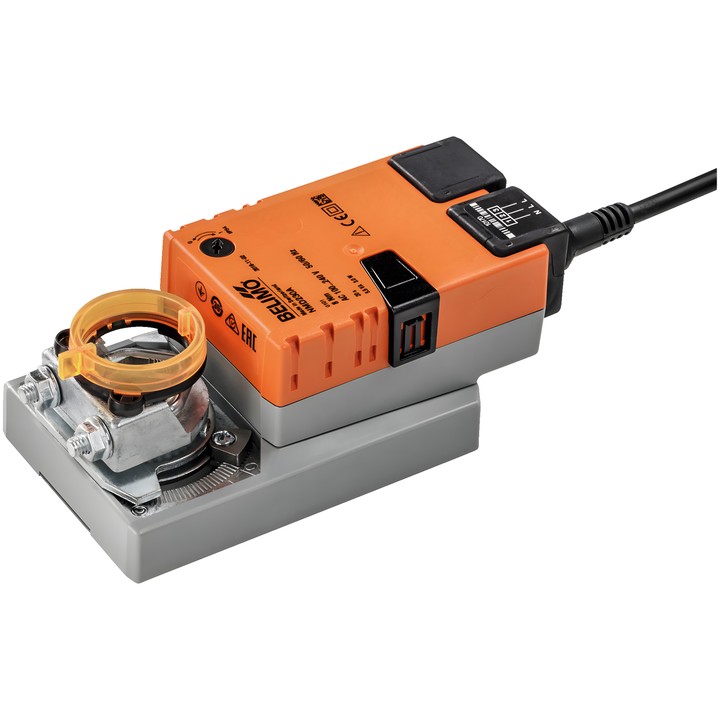

Belimo NMD230A – servomoteur de registre

Servomoteur conçu pour positionner des registres dans les installations techniques des bâtiments. Selon la fiche technique, il peut commander des registres d’air d’une surface allant jusqu’à env. 1.5 m².

Caractéristiques et paramètres principaux

• Couple du moteur : 8 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé, 3 points.
• Temps de course du moteur : 20 s / 90°.
• Angle de rotation : max. 95° ; réglable des deux côtés par des butées mécaniques.
• Sens de déplacement sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : collier de montage universel réversible pour 10...20 mm.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Puissance absorbée : 3 W en mouvement, 1 W au repos ; puissance de dimensionnement pour le choix des câbles : 5.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].
