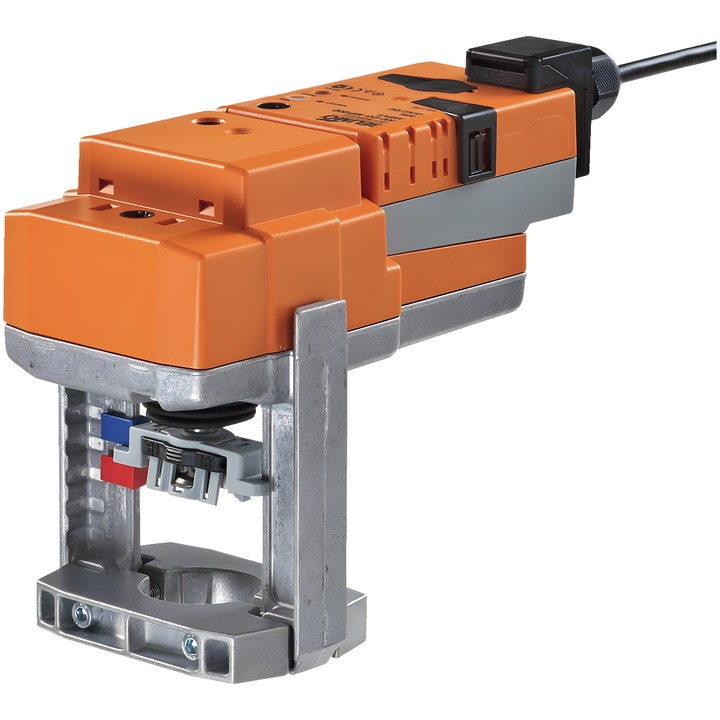

Belimo NVC24A-SR-TPC - servomoteur linéaire pour vannes à siège

Belimo NVC24A-SR-TPC

Servomoteur linéaire destiné aux vannes à siège 2 voies et 3 voies. Le signal de commande Y détermine la position du servomoteur, tandis que la tension U sert à l’indication électrique de position et peut être utilisée comme signal de commande pour d’autres servomoteurs.

Principaux paramètres

• Force du servomoteur : 1000 N ; course : 20 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : plage de fonctionnement Y 2...10 V ; signal de retour de position U 2...10 V.
• Temps de déplacement du moteur : 35 s / 20 mm.
• Consommation en fonctionnement : 3.5 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 5.5 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² (borne 4 mm²).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Commande et fonctionnement

Le réglage manuel est possible au moyen d’un bouton verrouillable. Le servomoteur permet de modifier le sens de déplacement et d’adapter la plage de réglage : automatiquement à la première mise sous tension ou par déclenchement manuel. Il est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
