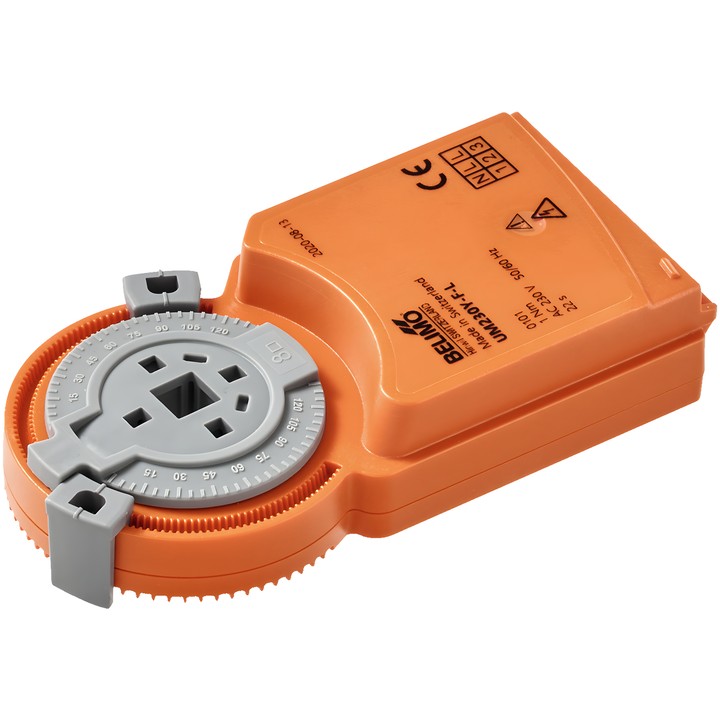

Belimo UM230Y-F-L.1 - servomoteur de clapet

Belimo UM230Y-F-L.1 - servomoteur de clapet

Belimo
452,64 zł
TTC
368,00 zł tax excluded

Servomoteur de clapet Belimo UM230Y-F-L.1 avec un couple de 1 Nm, une alimentation AC 100...240 V et une commande 3 points Ouverture/Fermeture. La durée de course est de 22 s / 90° et le raccordement mécanique est une liaison par forme de 8x8 mm.

Version avec connecteur de raccordement, indice de protection IP20. Le connecteur correspondant côté câble n’est pas inclus dans la livraison.

Produit indisponible
Partager

Prévenez-moi lorsque le produit est disponible

Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande

Servomoteur de clapet Belimo UM230Y-F-L.1

Servomoteur rotatif conçu pour le montage en usine dans les équipements des installations techniques des bâtiments. La documentation indique des clapets d’air d’une surface allant jusqu’à environ 0.2 m².

Caractéristiques et paramètres principaux

  • Couple : 1 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : 3 points Ouverture/Fermeture.
  • Durée de course du moteur : 22 s / 90° ; sens de déplacement : rotation vers la gauche (ccw).
  • Angle de rotation : 0...287.5° ; butée mécanique réglable.
  • Raccordement mécanique : liaison par forme de 8x8 mm.
  • Puissance absorbée en mouvement : 2 W ; en maintien : 1.5 W ; puissance de dimensionnement des câbles : 4.5 VA.
  • Raccordement électrique : connecteur Molex Mini-Fit Jr. 39303035. Le connecteur correspondant côté câble n’est pas inclus dans la livraison.
  • Indice de protection : IP20 ; température ambiante : -30...50°C [-22...122°F].
  • Commande manuelle : Non.
  • Emballage multiple : 100 pièces.

  • Marque
    Belimo
  • Référence
    UM230Y-F-L.1
  • EAN13
    7630498122552

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2 W
  • Consommation électrique (maintien)
    1.5 W
  • Puissance nominale
    4.5 VA
  • Raccordement de la commande d’alimentation
    Fiche de raccordement (connecteur correspondant côté câble non fourni)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP20
  • Indice de protection NEMA
    NEMA 1
  • Type de boîtier
    Type de boîtier UL 1
  • Commande manuelle
    Non
  • Temps de course (moteur)
    22 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Fiche de raccordement
    Connecteur Molex Mini-Fit Jr. 39303035
  • Couple
    1 Nm
  • Sens de déplacement – moteur
    rotation dans le sens antihoraire (ccw)
  • Angle de rotation
    0...287.5°
  • Raccordement mécanique
    Liaison par forme 8x8 mm
