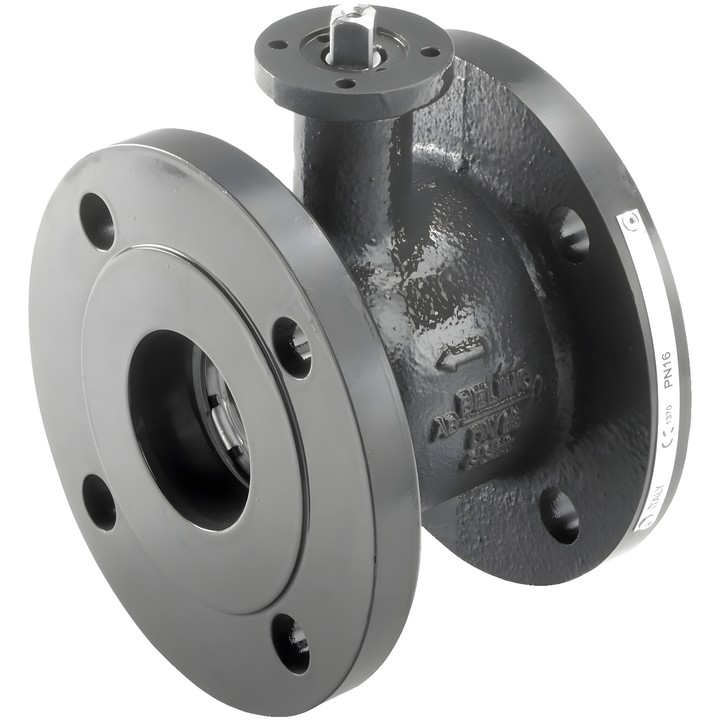

Belimo R6150W320-S8 - vanne de régulation 2 voies avec orifice

Belimo R6150W320-S8 – vanne de régulation 2 voies

Vanne de régulation avec orifice de réglage, destinée à la régulation côté eau dans les installations fermées de ventilation et de chauffage. L’orifice intégré assure une caractéristique de débit à pourcentage égal. La vanne est actionnée par un servomoteur rotatif.

Caractéristiques et spécifications principales

• Version : 2 voies, DN 150, PN 16 ; raccordement de tuyauterie : bride selon EN 1092-2.
• Kvs : 320 m³/h ; ps : 1600 kPa.
• Fluide : eau, eau contenant max. 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F].
• Pression différentielle : ∆pmax 400 kPa ; pression de fermeture : 690 kPa. Valeur recommandée pour un fonctionnement silencieux : 200 kPa.
• Caractéristique de débit : à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Corps : EN-GJL-250 (GG 25) ; élément obturateur : acier inoxydable AISI 316 ; tige : acier inoxydable AISI 304 ; joint de tige : EPDM ; siège : PTFE.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

Consignes de montage

Le montage est autorisé avec la tige en position verticale à horizontale ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
