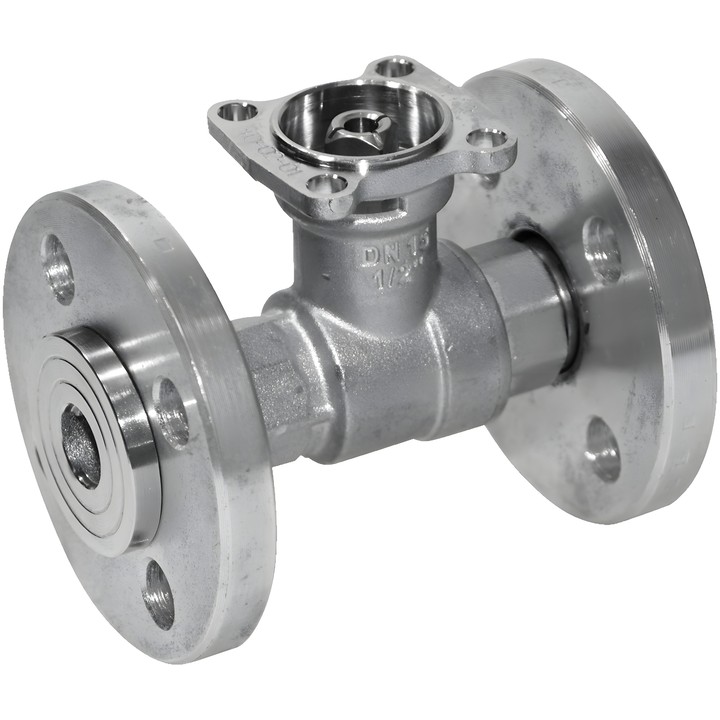

Belimo R6025R-B2 - vanne à boisseau sphérique 2 voies tout ou rien

Belimo R6025R-B2 – données techniques

Vanne à boisseau sphérique 2 voies tout ou rien pour installations hydrauliques ouvertes et fermées. Elle assure des fonctions d’isolement côté eau et une commande tout ou rien dans les systèmes de ventilation et de chauffage.

• Diamètre nominal : DN 25 ; pression nominale : PN 6.
• Raccordement de tuyauterie : bride ; Kvs 26 m³/h.
• Fluide : eau, eau contenant au max. 50% vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : Δpmax 100 kPa ; pression de fermeture : 600 kPa.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Angle de rotation : 90°. La vanne s’ouvre par rotation dans le sens antihoraire et se ferme par rotation dans le sens horaire.
• Corps : laiton nickelé ; obturateur : laiton chromé ; bride : aluminium.

Consignes de montage

Position de montage admise : de la verticale à l’horizontale par rapport à l’axe de la vanne. Le montage avec l’axe orienté vers le bas n’est pas autorisé. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou d’utiliser une rallonge de col de vanne. La plage de température du fluide admissible peut dépendre du type d’actionneur ; les restrictions sont indiquées dans les fiches techniques des actionneurs.
