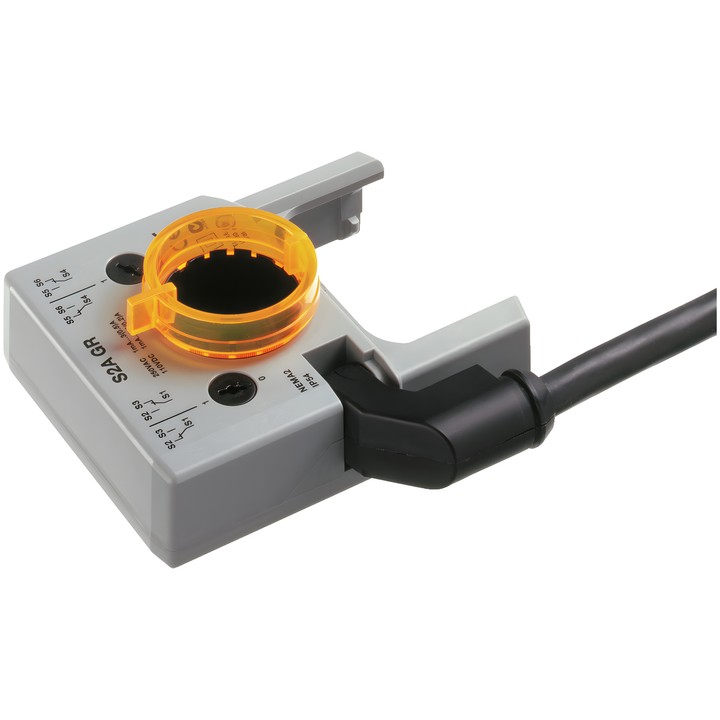

Belimo S2A/500 GR - contact auxiliaire pour servomoteurs

Contact auxiliaire Belimo S2A/500 GR

Module à clipser avec deux contacts inverseurs pour servomoteurs de registre et servomoteurs rotatifs. Il permet de signaler la position ou de commuter à un angle de réglage choisi. Les points de commutation se règlent à l'aide du bouton sur toute la plage de rotation du servomoteur ; un préréglage est possible à l'aide de l'échelle.

Caractéristiques principales et données techniques

• Contacts auxiliaires : 2x SPDT ; points de commutation réglables 0...100%.
• Pouvoir de coupure des contacts : 1 mA...3 A (0.5 A inductive), DC 5 V...AC 250 V / 1 mA...0.5 A (0.2 A inductive ; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Raccordement : câble 5 m, 6x 0.75 mm², FRNC (sans halogène).
• Indice de protection : IP54 ; NEMA 2 ; boîtier UL Enclosure Type 2.
• Température ambiante : -30...50°C [-22...122°F].
• Couleur du couvercle et de la base du boîtier : gris.
• Montage directement au niveau du collier d'axe du servomoteur de registre ou sur l'indicateur de position du servomoteur rotatif.

Effectuer le réglage du contact auxiliaire uniquement après avoir coupé l'alimentation.
