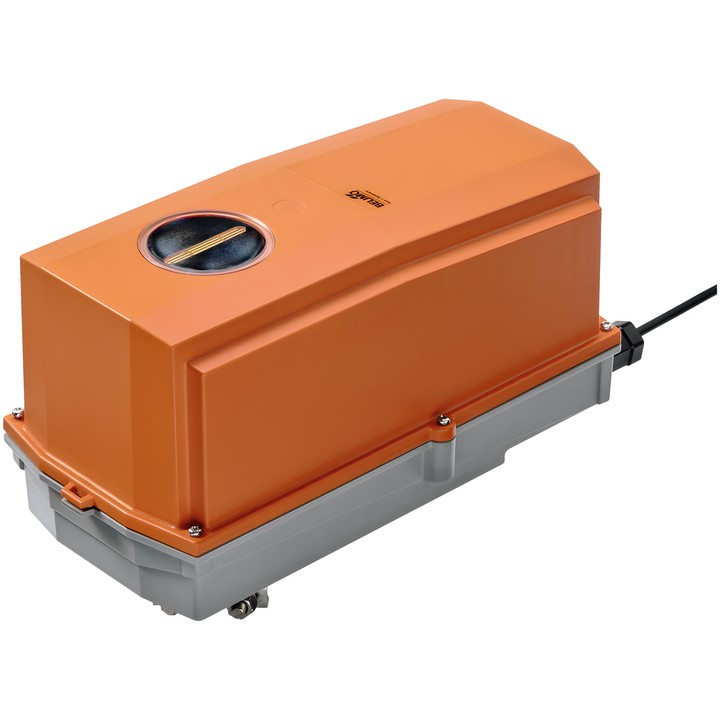

Belimo SF24G-SR-L - servomoteur rotatif pour registres avec ressort de rappel

Belimo SF24G-SR-L – servomoteur rotatif pour registres

Ce servomoteur modulant avec fonction de sécurité est conçu pour réguler les registres dans les installations HVAC, les installations industrielles comparables et les installations techniques des bâtiments. En cas de coupure de l’alimentation, le ressort amène le registre en position de sécurité. Le boîtier IP66/67 permet une utilisation en extérieur dans la plage de température ambiante indiquée.

Principales caractéristiques techniques

• Couple du moteur et du ressort de rappel : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Signal de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Durée de course du moteur : 150 s / 90° ; durée de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglage au moyen d’une butée mécanique.
• Le sens de rotation du moteur se sélectionne à l’aide du commutateur L/R ; sens de la fonction de sécurité : L (ccw).
• Raccordement mécanique : bride universelle 12...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm² (sans halogène).
• Puissance absorbée en fonctionnement : 5 W ; en position de repos : 3 W ; pour le dimensionnement des câbles : 7 VA.
• Degré de protection : IP66/67 ; NEMA 4X ; UL Enclosure Type 4X.
• Température ambiante : -30...50°C [-22...122°F].

Le réglage manuel s’effectue à l’aide d’une manivelle et d’un commutateur de verrouillage ; le retrait du couvercle du boîtier est nécessaire. Un indicateur mécanique de position est disponible.
