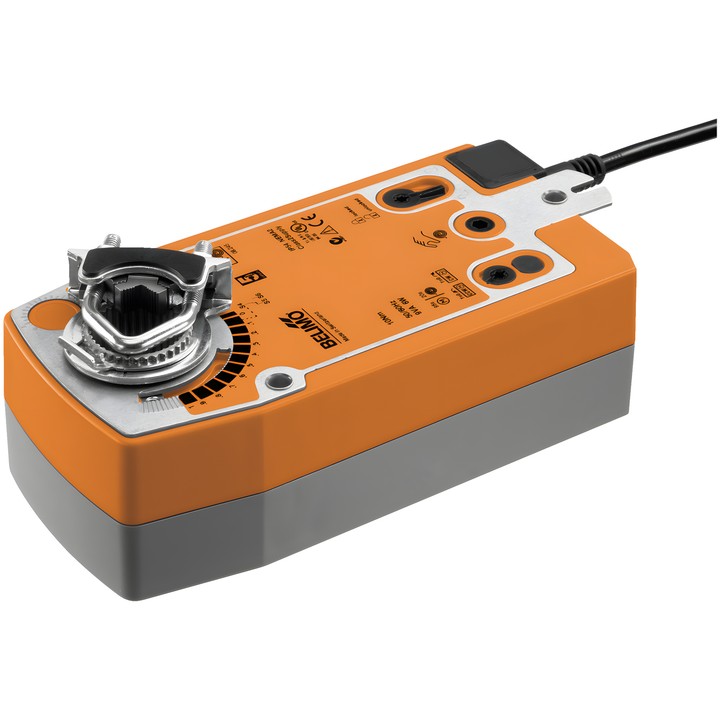

Belimo SFA - servomoteur rotatif pour registres avec fonction de sécurité

Belimo SFA – servomoteur pour registres d’air

Servomoteur rotatif avec fonction de sécurité destiné au positionnement des registres dans les installations techniques des bâtiments. En fonctionnement, le servomoteur positionne le registre et tend le ressort de rappel ; en cas de coupure de l’alimentation, le ressort le ramène en position de sécurité. Selon la fiche technique, il est destiné aux registres d’air d’une surface allant jusqu’à env. 4 m².

Principales caractéristiques techniques

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension nominale : AC 24...240 V / DC 24...125 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Ouvert/Fermé.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95°, réglable au moyen de butées mécaniques.
• Raccordement mécanique : pince universelle 10...25.4 mm ; le sens de déplacement du moteur et de la fonction de sécurité est sélectionné par le montage G/D.
• Commande manuelle au moyen d’une manivelle et d’un interrupteur de verrouillage ; indicateur mécanique de position.
• Consommation électrique en mouvement : 7 W ; en position de repos : 3.5 W ; puissance de dimensionnement pour le choix du câble : 18 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].
