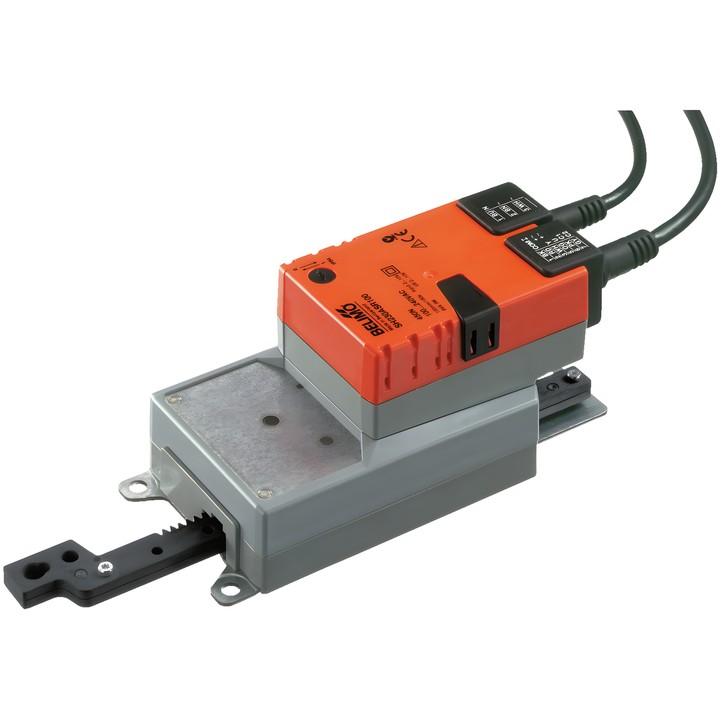

Belimo SH230ASR100 - servomoteur linéaire modulant

Belimo SH230ASR100 - servomoteur linéaire modulant

Belimo
1 081,74 zł
TTC
879,46 zł tax excluded

Servomoteur linéaire Belimo SH230ASR100 destiné à la régulation des registres et des vannes à guillotine dans les installations techniques des bâtiments. Force 450 N, alimentation AC 100...240 V, commande modulante 2...10 V et signal de retour de position 2...10 V.

Course 100 mm, temps de déplacement 150 s / 100 mm et indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo SH230ASR100 – servomoteur linéaire modulant

Servomoteur destiné à la régulation des registres et des vannes à guillotine dans les installations techniques des bâtiments. Le signal de commande Y définit la position du servomoteur, tandis que la tension U sert à l’indication électrique de position.

Caractéristiques principales

  • Force du servomoteur : 450 N.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
  • Course : 100 mm ; longueur de course maximale : 100 mm, réglage fixe.
  • Temps de déplacement du moteur : 150 s / 100 mm.
  • Consommation en fonctionnement : 3 W ; à l’arrêt : 1 W ; pour le dimensionnement des câbles : 6 VA.
  • Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Raccordement de l’alimentation : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    SH230ASR100
  • EAN13
    7630498114205

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    3 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    6 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    450 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    100 mm
  • Temps de course (moteur)
    150 s / 100 mm
  • Raccordement électrique
    Câble 1 m, 2x 0.75 mm²
  • Température ambiante
    -30...50°C [-22...122°F]
  • Sens de déplacement – moteur
    Sélectionnable par commutateur
  • Raccordement de commande
    Câble 1 m, 4x 0.75 mm²
