Belimo UH24Y-SR-L.1 - servomoteur linéaire modulant

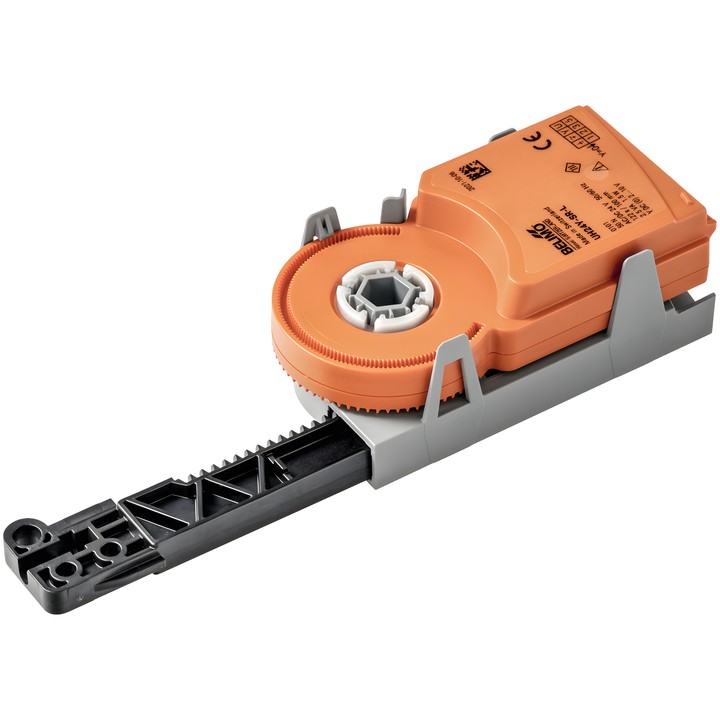

Servomoteur linéaire Belimo UH24Y-SR-L.1

Servomoteur modulant conçu pour être monté en usine dans des équipements techniques d’installations de bâtiment. Destiné aux systèmes stationnaires de chauffage, de ventilation et de climatisation.

Caractéristiques et paramètres principaux

• Force du moteur : 50 N ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante ; plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Course : 60 mm ; longueur de course maximale de 60 mm, réglable par incréments de 1 mm. Limitation de course par des butées mécaniques des deux côtés dans la plage 30...60mm.
• Durée de déplacement du moteur : 122 s / 100 mm, correspondant à 74 s / 60 mm.
• Puissance absorbée en fonctionnement : 1.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 2.5 VA.
• Raccordement de l’alimentation et de la commande : connecteur Molex Mini-Fit Jr. 39303045. Le connecteur correspondant côté câble n’est pas inclus dans la livraison.
• Sens de déplacement du moteur : rotation vers la gauche (ccw) ; commande manuelle : non.
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Lot multiple : 40 pièces.
