Belimo SMD24A - servomoteur de registre

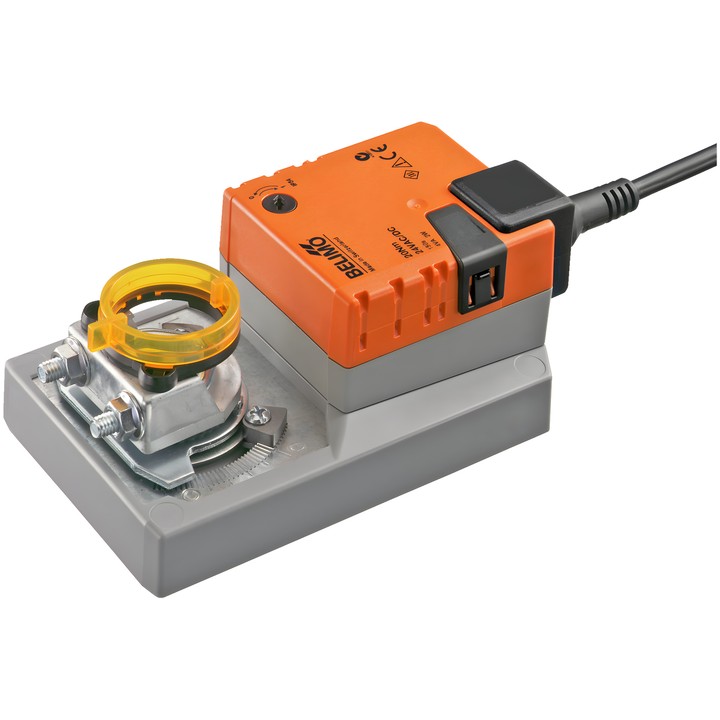

Servomoteur de registre Belimo SMD24A

Le SMD24A est un servomoteur destiné à la régulation des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 3.2 m².

Caractéristiques et paramètres principaux

• Couple : 16 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande : Tout ou Rien, 3 points ; temps de course du moteur : 20 s / 90°.
• Le sens de rotation est sélectionné par commutateur : 0 (rotation à gauche) / 1 (rotation à droite).
• Angle de rotation : max. 95°, avec possibilité de limitation des deux côtés par des butées mécaniques.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Collier de montage universel réversible 10...20 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Consommation en fonctionnement : 4 W ; à l’arrêt : 0.5 W ; puissance absorbée pour le dimensionnement des câbles : 6.5 VA.
• Degré de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur peut être monté directement sur l’axe du registre à l’aide du collier ; un mécanisme antirotation du servomoteur est fourni avec l’appareil. Il est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
