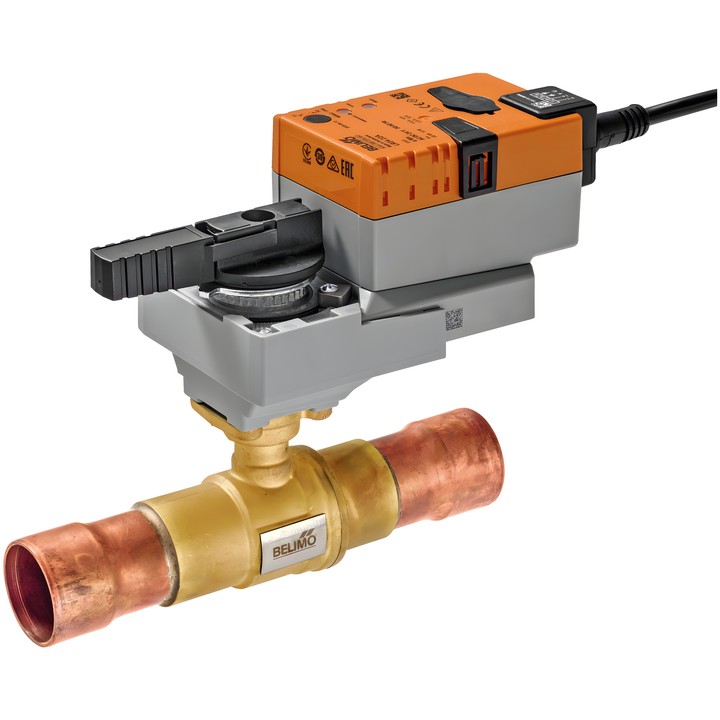

Belimo X8035M.4392A - vanne de régulation à deux voies pour fluides frigorigènes

Belimo X8035M.4392A – vanne de régulation pour installations frigorifiques

La vanne à boisseau sphérique à deux voies avec actionneur rotatif sert à réguler le débit des fluides frigorigènes HFC et HFO. Elle est adaptée aux fluides frigorigènes de classe de sécurité A2L (ISO 817). Après une coupure d’alimentation, l’actionneur doté de la fonction SuperCap amène la vanne à la position de sécurité définie, en tenant compte de la durée de maintien configurée.

Principales caractéristiques techniques

• Kvs : 15.5 m³/h ; PN 45 ; pression différentielle maximale ∆pmax : 1800 kPa.
• Raccordement : manchon intérieur à braser ODF 35-35 mm.
• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Consommation en fonctionnement : 11 W ; en position de repos : 3 W ; pour le dimensionnement des câbles : 22 VA.
• Signal de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Temps de course du moteur : 4 s / 90° ; temps de course vers la position de sécurité : <4 s / 90°.
• Position de sécurité : NC/NO ou réglable de 0...100% avec le bouton POP.
• Température du fluide : -20...90°C ; température ambiante : -30...50°C sans rayonnement.
• Indice de protection : IP54 ; classe de protection : III, SELV.
• Corps de vanne : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le sens d’écoulement peut être bidirectionnel. En cas d’utilisation avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit à l’application concernée.
