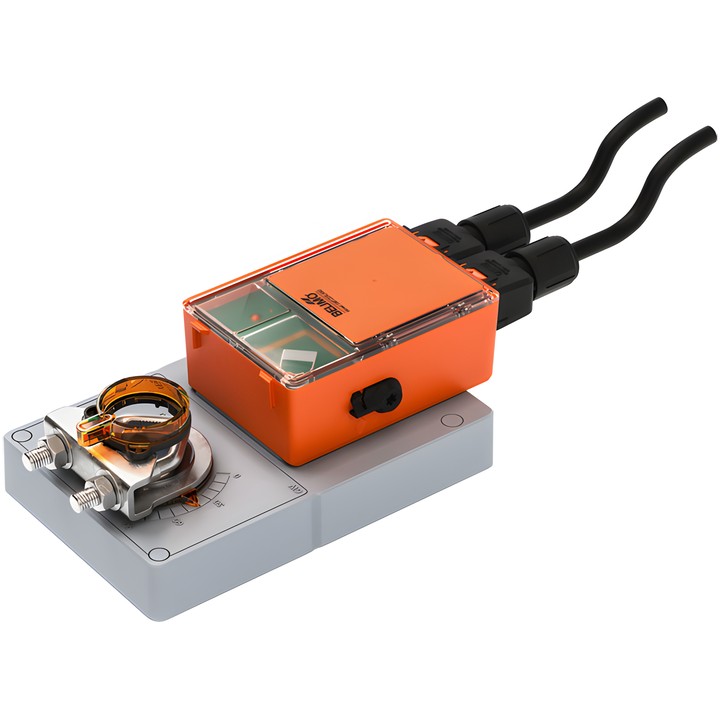

Belimo GM230S.2A - servomoteur rotatif pour registres

Belimo GM230S.2A – servomoteur pour registres

Servomoteur rotatif conçu pour le positionnement des registres dans les installations de bâtiment. Ce modèle est un servomoteur sans fonction de sécurité.

Caractéristiques et spécifications principales

• Couple – moteur : 40 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouverture/Fermeture, 3 points.
• Temps de course – moteur : 35 s / 90° ; temps de course réglable : 35...150 s.
• Contacts auxiliaires : 2x SPST (Single Pole, Single Throw) ; points de commutation S1/S2 : 10% / S4/S5 : 90%, configurables à l’aide de l’application Belimo Assistant 2.
• Consommation électrique en fonctionnement : 5.5 W ; au repos : 0.6 W ; puissance nominale : 13 VA.
• Angle de rotation : max. 95° ; sens de déplacement du moteur : rotation vers la droite (cw).
• Commande manuelle : levier latéral avec verrouillage.
• Raccordement mécanique : étrier de montage universel réversible 12...26.7 mm.
• Raccordement alimentation / commande : câble FRNC (sans halogène) 1 m 3x 0.75 mm² [19 AWG] ; raccordement du contact auxiliaire : câble FRNC (sans halogène) 1 m 4x 0.75 mm² [19 AWG].
• Indice de protection du boîtier IEC/EN : IP54 ; température ambiante : -30...55°C [-22...131°F].

Les paramètres peuvent être modifiés sans fil via l’interface NFC à l’aide de l’application Belimo Assistant 2. Une LED verte indique l’état de fonctionnement.
