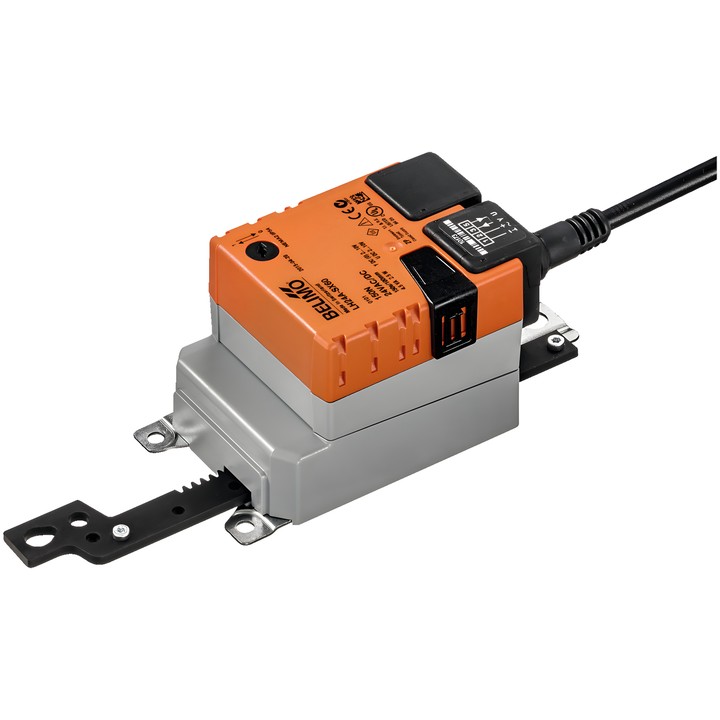

Belimo LH24A-SX60 - servomoteur linéaire pour clapets

Belimo LH24A-SX60 – servomoteur linéaire

Servomoteur linéaire à commande modulante, destiné au positionnement des clapets et des vannes dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à environ 1 m².

Caractéristiques et paramètres principaux

• Force d’actionnement : 150 N.
• Tension nominale : AC/DC 24 V ; fréquence 50/60 Hz.
• Signal de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Course : max. 60 mm, réglable par incréments de 20 mm ; limitation mécanique de la course possible des deux côtés.
• Temps de déplacement : 150 s / 100 mm, correspondant à 90 s / 60 mm.
• Consommation électrique : 1.5 W en fonctionnement et 0.9 W au repos ; puissance pour le dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton avec possibilité de verrouillage.
• À la première mise sous tension, la plage de fonctionnement et le signal de retour sont adaptés à la plage de réglage mécanique ; l’adaptation peut également être lancée avec le bouton de réglage manuel.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
