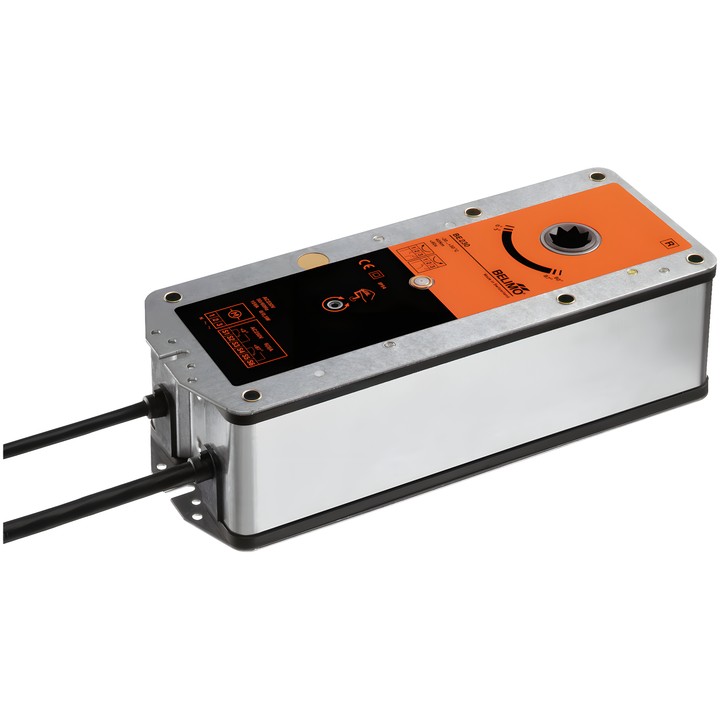

Belimo BE230-12 – servomoteur pour clapets de désenfumage

Servomoteur destiné aux clapets de désenfumage, commandé en mode Fermer/Ouvrir. Le sens du mouvement peut être choisi par un montage à gauche/à droite. La livraison comprend une manivelle, un indicateur et un sac de protection.

Principales données techniques

• Couple du moteur : 40 Nm ; temps de course du moteur : <60 s / 90°.
• Tension nominale : AC 230 V, 50/60 Hz ; plage de tension : AC 198...264 V.
• Puissance absorbée en mouvement : 8 W ; en position de repos : 0.5 W ; puissance de dimensionnement des câbles : 15 VA.
• Commande : Fermer/Ouvrir ; 2x SPDT, points de commutation 3° / 87°.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
• Accouplement mécanique : accouplement à forme 12x12 mm, arbre creux traversant ; angle de rotation maximal : 100°.
• Réglage manuel par manivelle ; indicateur mécanique de position.
• Indice de protection : IP54 ; classe de protection IEC/EN : II, isolation renforcée ; température ambiante : -30...50°C [-22...122°F].

Le fabricant du clapet de désenfumage adapte le servomoteur au clapet et l’y monte. Il ne faut pas raccorder simultanément la tension secteur et la très basse tension de sécurité aux deux contacts auxiliaires.
