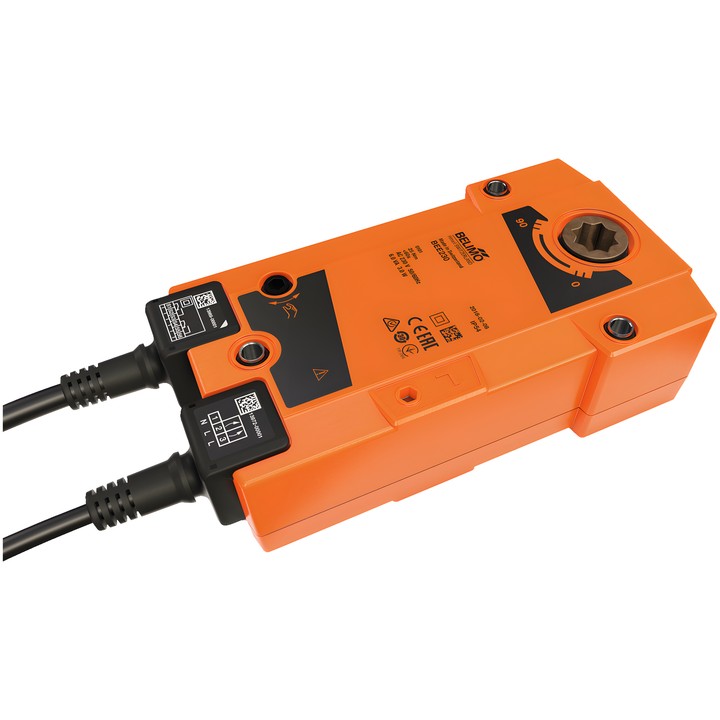

Belimo BEE230 - servomoteur pour clapets de désenfumage

Belimo BEE230 – servomoteur pour clapets de désenfumage

Servomoteur avec commande Fermer/Ouvrir à deux fils. Le sens de rotation du moteur peut être choisi lors du montage. Le réglage manuel s’effectue à l’aide de la manivelle fournie avec l’appareil.

Principales caractéristiques techniques

• Couple : 25 Nm ; tension nominale : AC 230 V, 50/60 Hz.
• Temps de fonctionnement du moteur : <60 s / 90° ; angle de rotation maximal : 95°.
• Consommation électrique en fonctionnement : 3.5 W ; à l’arrêt : 0.4 W ; puissance de dimensionnement des câbles : 6 VA.
• Raccordement mécanique : liaison par forme 12x12 mm, arbre creux traversant.
• Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80°.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
• Indicateur mécanique de position et verrouillage de position de sécurité Safety Position Lock™.
• Indice de protection : IP54 ; classe de protection IEC/EN : II, isolation renforcée ; température ambiante : -30...55°C [-22...131°F].

Le kit comprend une manivelle manuelle, un indicateur et un sac de protection. Le servomoteur est adapté au clapet et monté par le fabricant du clapet de désenfumage.
