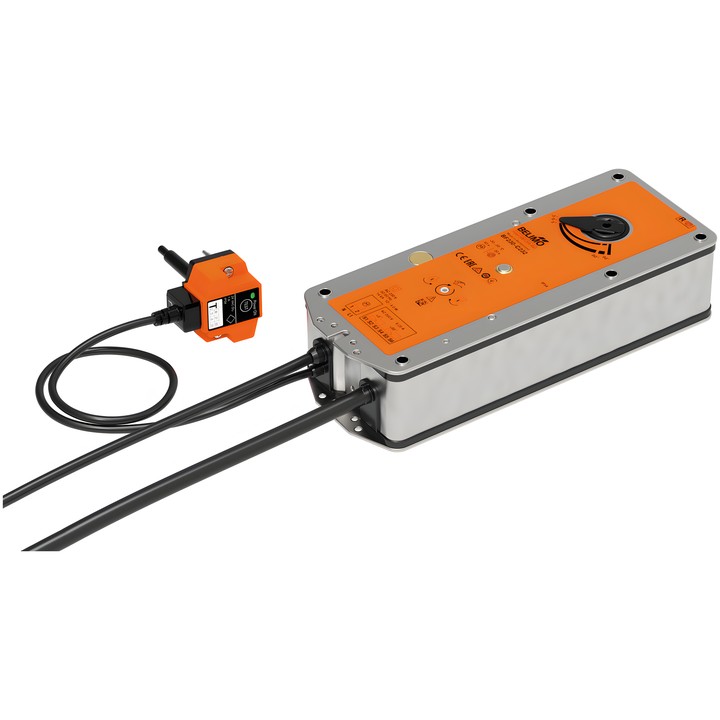

Belimo BF230-C232 - servomoteur à ressort de rappel pour clapets coupe-feu

Belimo BF230-C232

Servomoteur à ressort de rappel avec déclencheur thermoélectrique BAT (72°C), destiné aux clapets coupe-feu et de désenfumage à 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, le moteur place le clapet en position de service et tend le ressort. En cas de coupure de l’alimentation, le ressort place le clapet en position de sécurité.

Caractéristiques principales

• Alimentation AC 230 V ; commande Fermer/Ouvrir.
• Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
• Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : <30 s @ 20°C.
• Déclencheur BAT avec fusibles thermiques pour la température ambiante et la température à l’intérieur du conduit : 72°C.
• Deux contacts auxiliaires 2x SPDT, avec points de commutation à 5° / 80°.
• Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant ; angle de rotation maximal 95°.
• Sens de déplacement du moteur sélectionné par montage L/R ; commande manuelle avec butée et indicateur mécanique de position.
• Indice de protection IP54 ; puissance absorbée de 8 W pendant le mouvement et de 3 W en position de repos.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm², sans halogène ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², sans halogène.

Le déclenchement de l’un des fusibles thermiques BAT coupe définitivement l’alimentation. Le fonctionnement du dispositif de coupure peut être vérifié à l’aide du bouton de test lorsque le servomoteur est raccordé à l’alimentation.
