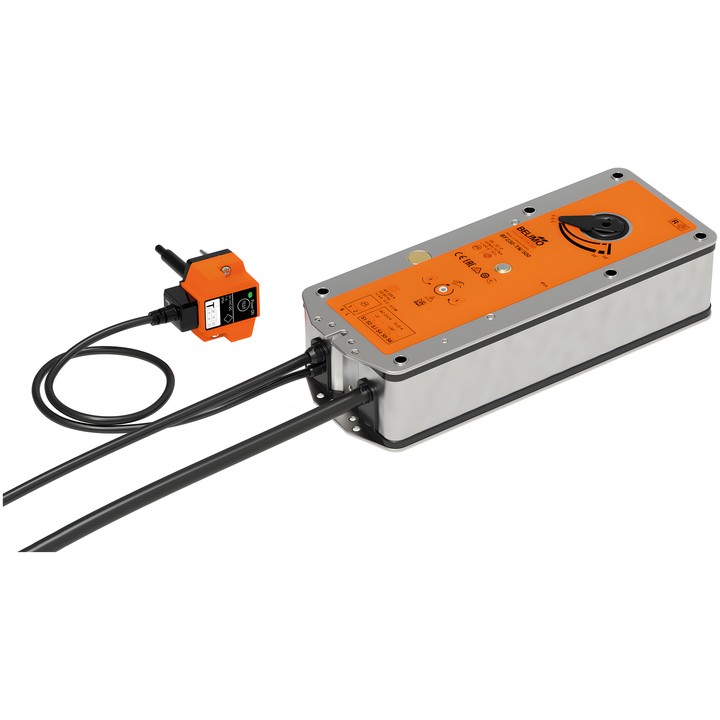

Servomoteur Belimo BF230-TN/500
Le servomoteur à ressort de rappel avec déclencheur thermoélectrique BAT (72°C) est conçu pour les clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. Lorsqu’il est alimenté, le moteur place le clapet en position de fonctionnement et tend le ressort ; en cas d’interruption de l’alimentation, le ressort amène le clapet en position de sécurité.
Caractéristiques principales
- Alimentation AC 230 V, 50/60 Hz ; commande Ouvert/Fermé.
- Couple moteur 18 Nm ; couple de la fonction de sécurité 12 Nm.
- Temps de course du moteur <120 s / 90° ; temps de course de la fonction de sécurité 16 s @ 20°C.
- Déclencheur BAT avec fusibles thermiques de température ambiante et de température à l’intérieur du conduit : 72°C. Le déclenchement d’un fusible coupe définitivement l’alimentation.
- Deux contacts auxiliaires 2x SPDT, points de commutation 5° / 80°.
- Raccord à forme 12x12 mm, arbre creux non traversant ; sens de déplacement du moteur sélectionné par le montage L/R.
- Réglage manuel avec butée de position ; indicateur mécanique de position.
- Indice de protection IP54 ; classe de protection IEC/EN II, isolation renforcée.
Raccordements et accessoires
Raccordement de l’alimentation et de la commande : câble 5 m, 2x 0.75 mm² (sans halogène). Raccordement des contacts auxiliaires : câble 5 m, 6x 0.75 mm² (sans halogène). Inclus : manivelle, indicateur, sac de protection et insert de raccord à forme 12/10 mm.
Selon la documentation, le fabricant du clapet coupe-feu ou de désenfumage adapte le servomoteur et le monte sur le clapet ; Belimo le fournit directement aux fabricants de ces clapets.
