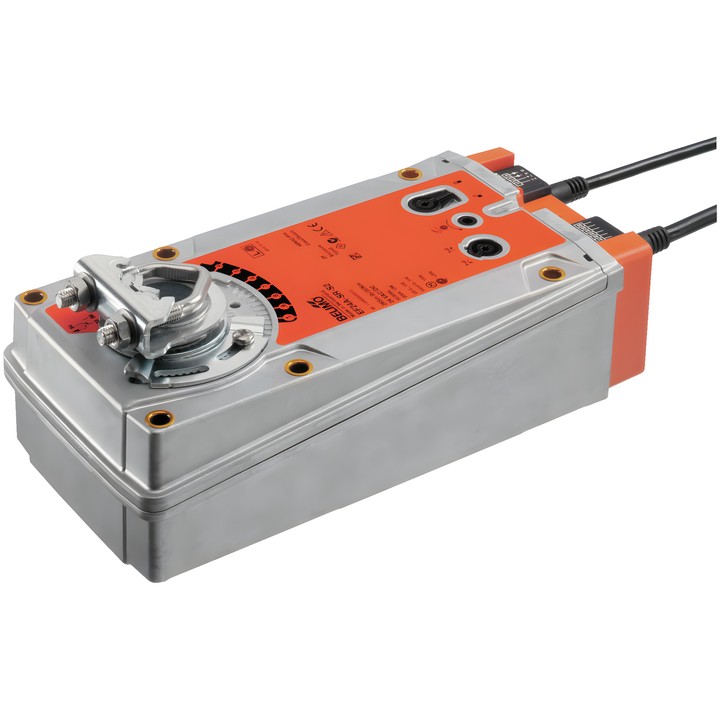

Belimo EF24A-SR-S2 - servomoteur rotatif pour registres avec fonction de sécurité

Belimo EF24A-SR-S2

Servomoteur rotatif modulant avec fonction de sécurité, destiné au positionnement de registres dans les installations techniques des bâtiments. En fonctionnement, le signal de commande positionne le registre et tend le ressort de rappel ; en cas de coupure de l’alimentation, le ressort l’amène en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 30 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : DC 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• 2 contacts auxiliaires SPDT intégrés : 1x 10% / 1x 11...100%.
• Puissance absorbée en mouvement : 7 W ; en position de repos : 4.5 W ; puissance de dimensionnement : 12 VA.
• Angle de rotation maximal : 95° ; réglage de la butée mécanique à partir de 33% par incréments de 5%.
• Raccordement mécanique : pince universelle 12...26.7 mm ; indicateur mécanique de position.
• Réglage manuel au moyen d’une manivelle et d’un interrupteur de verrouillage.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm², FRNC (sans halogène). Raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
