Belimo BFA24-SR-T

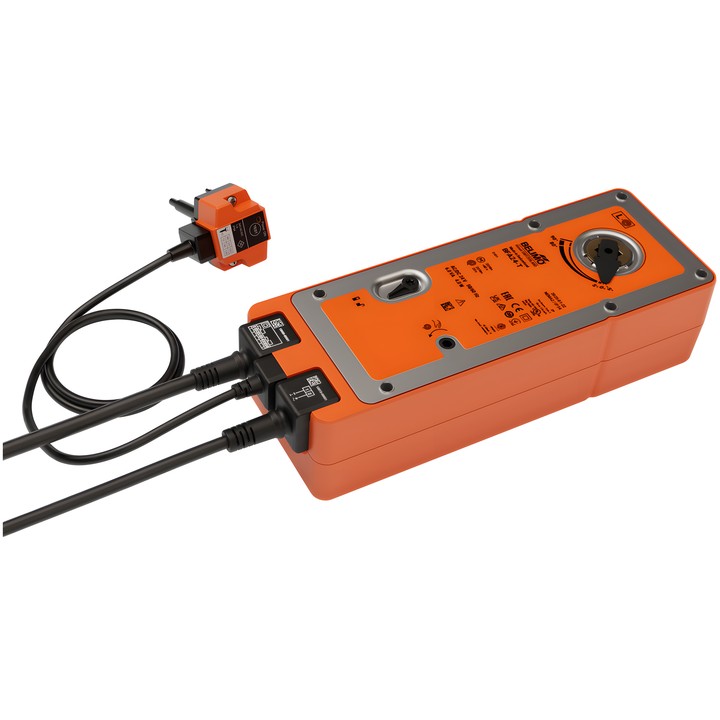

Servomoteur à rappel par ressort avec déclencheur thermoélectrique BAT (72°C), conçu pour les clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. En cas de coupure de l’alimentation, le ressort ramène le clapet en position de sécurité.
Principales données techniques
- Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
- Tension nominale : AC/DC 24 V (SELV), 50/60 Hz.
- Commande modulante : plage du signal Y 2...10 V ; signal de retour de position U 2...10 V.
- Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Puissance consommée en fonctionnement : 7 W ; en position de repos : 1.5 W ; puissance de dimensionnement des câbles : 9.5 VA.
- Déclencheur BAT : fusibles thermiques se déclenchant à 72°C à l’extérieur et à l’intérieur du conduit.
- Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80°.
- Raccordement mécanique : raccordement par forme 12x12 mm, arbre creux traversant ; angle de rotation maximal : 95°.
- Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
- Sens de déplacement du moteur sélectionné par montage G/D ; réglage manuel avec butée lorsque l’alimentation est coupée.
- Indice de protection : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
Inclus : manivelle, indicateur de position et sac de protection. Selon la documentation, le servomoteur est monté sur le clapet par le fabricant du clapet et livré directement aux fabricants de clapets de sécurité.
