Belimo NM230ASR - servomoteur rotatif pour clapets

Belimo NM230ASR – servomoteur pour clapets

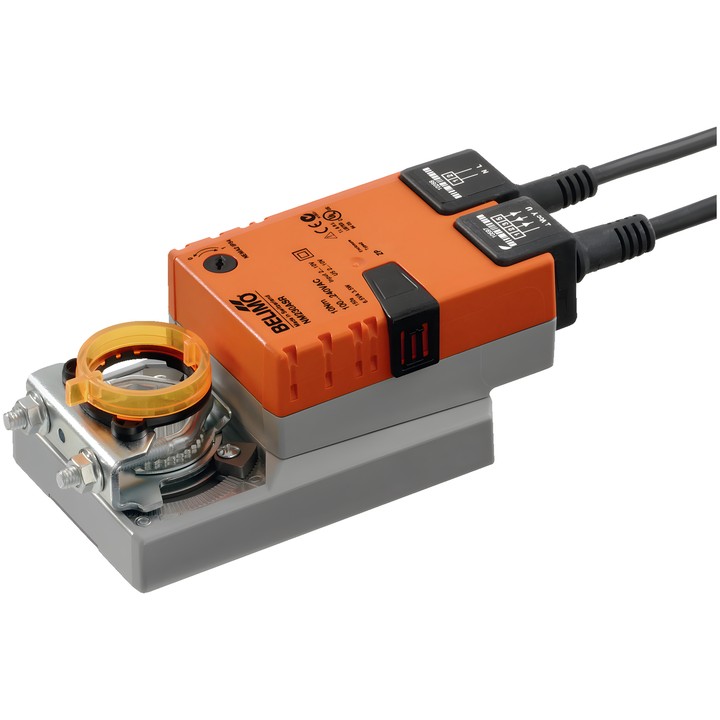

Servomoteur rotatif destiné au positionnement des clapets dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à environ 2 m². La position du servomoteur est déterminée par le signal de commande Y, tandis que le signal de retour U permet d’indiquer électriquement la position du clapet.

Principaux paramètres et caractéristiques

• Couple : 10 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; angle de rotation maximal : 95°.
• Consommation en fonctionnement : 3.5 W ; à l’arrêt : 1 W ; puissance de dimensionnement : 6.5 VA.
• Sens de déplacement sélectionné par un commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Angle de rotation limité par des butées mécaniques réglables des deux côtés ; indicateur mécanique de position.
• Montage sur l’axe du clapet : bride universelle 8...26.7 mm.
• Raccordement de l’alimentation : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].
