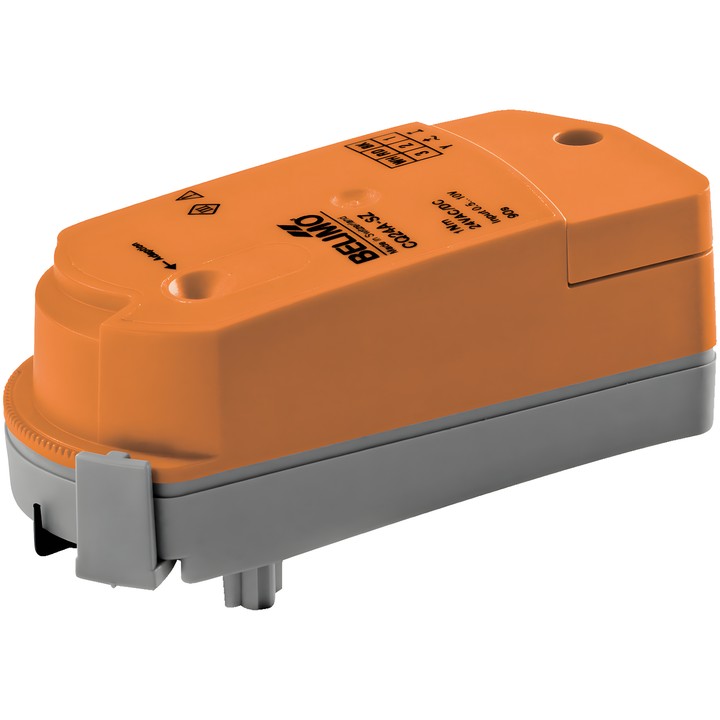

Belimo CQ24A-SR-T - servomoteur rotatif pour vannes de zone

Belimo CQ24A-SR-T – servomoteur pour vannes de zone

Servomoteur rotatif électronique à commande modulante. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de mesure U sert à indiquer électriquement la position de la vanne de 0...100%.

Caractéristiques et paramètres principaux

• Couple : 1 Nm ; temps de course : 75 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Consommation électrique en fonctionnement et au repos : 0.3 W ; puissance pour le dimensionnement des câbles : 0.6 VA.
• Raccordement de l’alimentation et de la commande : bornes 1.5 mm² (câble ø6.3...6.8 mm, 4 conducteurs).
• Montage par encliquetage sans outil et indicateur mécanique de position.
• Le réglage de l’angle de rotation au moyen d’un clip par incréments de 2.5° permet de définir le débit maximal de la vanne.
• Manœuvre manuelle après désaccouplement du servomoteur.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Après chaque modification du réglage du débit à l’aide du clip de limitation, une adaptation doit être lancée sur les servomoteurs modulants.
