Belimo CQD24A-SR-T - servomoteur rotatif pour vannes de zone

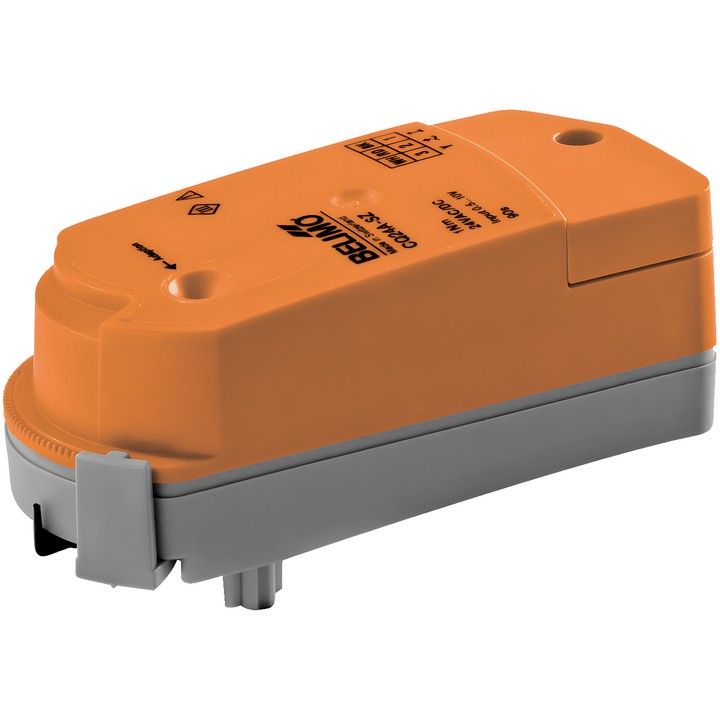

Servomoteur rotatif Belimo CQD24A-SR-T

Servomoteur rotatif électronique pour vannes de zone, commandé par un signal Y. La tension de mesure U sert à l’indication électrique de la position de la vanne 0...100% et de signal de commande pour d’autres servomoteurs.

Caractéristiques et paramètres principaux

• Couple : 1 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course : 15 s / 90°.
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.3 W ; pour le dimensionnement des câbles : 1.5 VA.
• Raccordement de l’alimentation et de la commande : bornes 1.5 mm² (câble ø6.3...6.8 mm, 4 conducteurs).
• Montage par encliquetage sans outil ; indicateur mécanique de position.
• Réglage manuel possible après désaccouplement du servomoteur.
• Réglage de l’angle de rotation par clip par incréments de 2.5° afin de définir le débit maximal de la vanne.
• Classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV) ; indice de protection IEC/EN IP40.
• Température ambiante : 5...40°C ; humidité ambiante : max. 95% RH, sans condensation.

Après chaque modification du réglage du débit à l’aide du clip de limitation du servomoteur modulant, lancer une adaptation.
