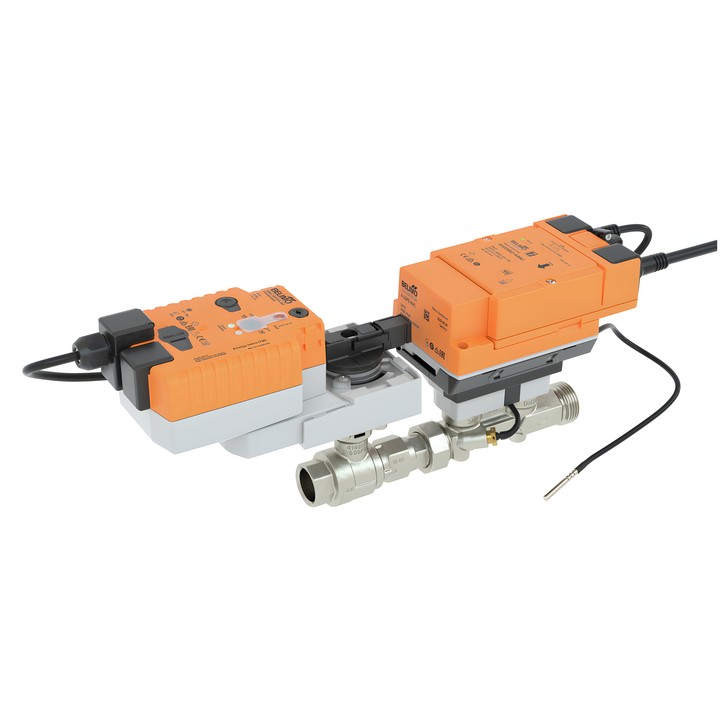

Belimo EV040R2+KBAC - Vanne de régulation Energy Valve 2 voies DN 40

Belimo EV040R2+KBAC – Energy Valve™ DN 40

Vanne de régulation 2 voies avec servomoteur et compteur d’énergie thermique, destinée aux installations hydrauliques fermées. Elle permet de réguler le débit, la puissance, la position de la vanne ou la pression différentielle, ainsi que de surveiller la puissance et l’énergie.

Caractéristiques principales

• DN 40, PN 25 ; filetage intérieur Rp 1 1/2" et extérieur G 2".
• V'nom 2.78 l/s (10 m³/h) ; V'max réglable : 25...100% V'nom.
• Alimentation AC/DC 24 V ; consommation en fonctionnement 15 W, en position de repos 6.5 W.
• Signal de commande Y 2...10 V ; commande modulante, communicante et hybride.
• Communication : BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud. Serveur Web intégré et interface NFC pour la configuration avec Belimo Assistant 2.
• Fonction de sécurité avec position réglable en cas de coupure d’alimentation ; temps de fonctionnement de la fonction de sécurité 35 s / 90°. Réglage manuel par bouton.
• Surveillance de la concentration de glycol, gestionnaire delta T intégré et enregistrement des données pendant 13 mois.
• Fluide : eau ou eau contenant au maximum 60% vol. de glycol ; température du fluide -10...120°C [14...248°F].
• ∆pmax 350 kPa ; pression de fermeture ∆ps 1400 kPa.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Protective Extra-Low Voltage (PELV).
• Raccordement électrique : câble de 1 m ; coque isolante incluse.

La régulation de la pression différentielle nécessite un capteur adapté, non fourni avec l’appareil. Pour une température du fluide de -10...2°C, le chauffage de l’axe ou une rallonge du col de vanne est recommandé.
