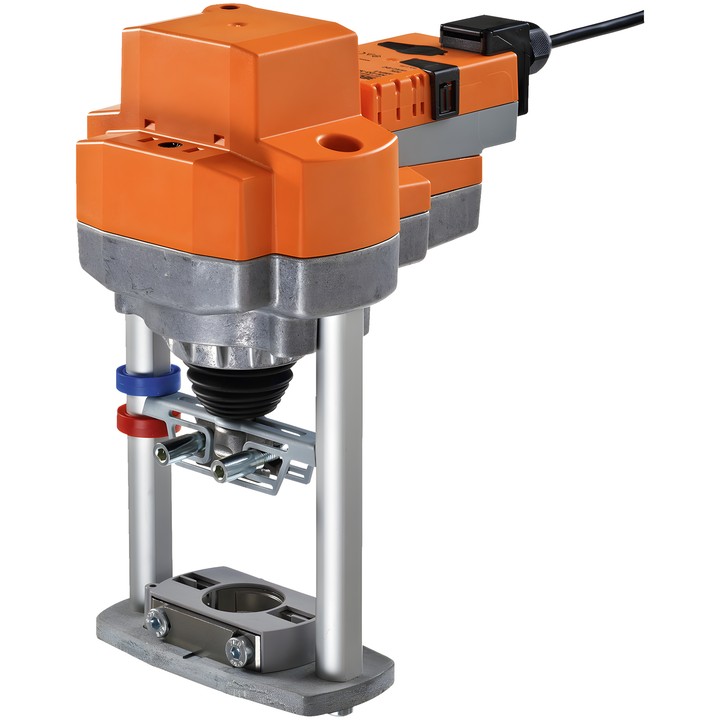

Belimo EV24A-MP-TPC - servomoteur pour vannes à siège

Belimo EV24A-MP-TPC

Servomoteur pour vannes à siège 2 voies et 3 voies, conçu pour les installations fixes de chauffage, ventilation et climatisation. Il peut fonctionner avec un signal de commande analogique ou recevoir un signal numérique via MP-Bus.

Caractéristiques principales

• Force du servomoteur : 2500 N ; course : 40 mm.
• Alimentation : AC/DC 24 V, 50/60 Hz.
• Régulation modulante : plage de fonctionnement Y 2...10 V ; signal de retour de position U 2...10 V.
• Communication MP-Bus ; max. 8 nœuds MP-Bus.
• Temps de course : 150 s / 40 mm ; temps de course réglable : 90...150 s.
• Possibilité de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre son signal via MP-Bus.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Adaptation de la plage de réglage : manuelle, automatique à la première mise sous tension.
• Consommation électrique en fonctionnement : 4 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 6 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm², borne 4 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
