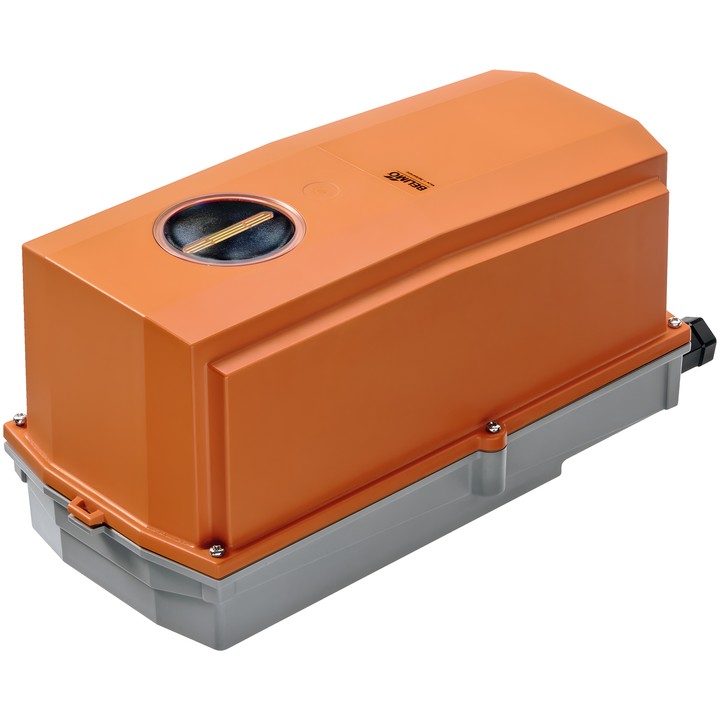

Belimo GRC24G-MF-T-5 - servomoteur rotatif pour vannes

Belimo GRC24G-MF-T-5

Servomoteur rotatif configurable conçu pour les vannes rotatives et les registres. La position est définie par le signal de commande analogique Y, tandis que la tension U sert à signaler la position de la vanne.

Caractéristiques et paramètres principaux

• Couple : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de rotation : 35 s / 90° ; temps de fonctionnement réglable : 35...150 s.
• Consommation électrique en fonctionnement : 8 W ; à l’arrêt : 2.5 W ; pour le dimensionnement des câbles : 11 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Raccordement à bride : F05 ; indice de protection IEC/EN : IP66/67 ; NEMA 4X.
• Classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur de position.
• Angle de rotation réglable avec butées mécaniques ; réglage standard : 0...90°.
• Configuration des paramètres avec Belimo Assistant 2 ou ZTH EU.

Le servomoteur est destiné aux installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il convient particulièrement aux applications en extérieur.
