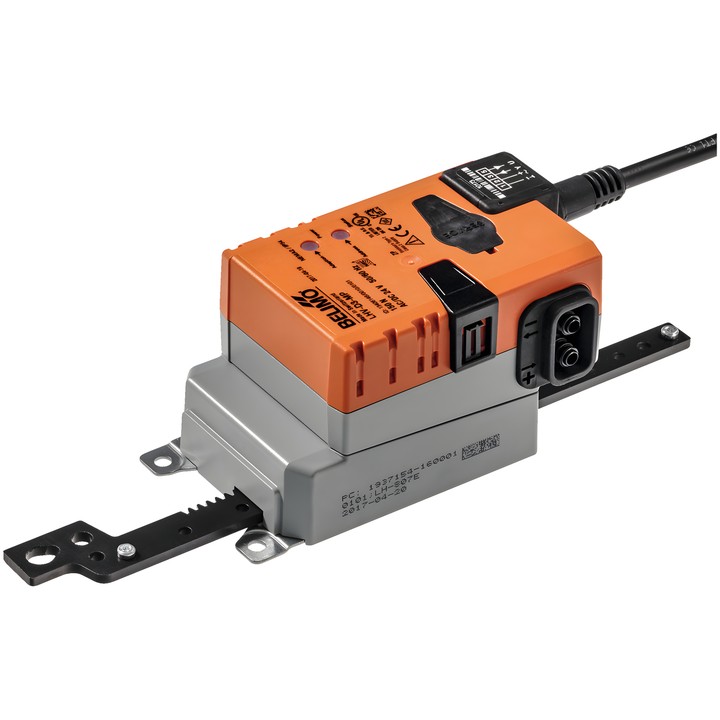

Belimo LHV-D3-MP - VAV-Compact térfogatáram-szabályozó lineáris működtetővel

Belimo LHV-D3-MP – VAV-Compact készülék

A készülék VAV-szabályozót, Belimo D3 dinamikus Δp-érzékelőt és lineáris működtetőt egyesít. Komfortzónában lévő VAV-egységek szabályozására szolgál; az elérhető funkciók közé tartozik a VAV/CAV térfogatáram-szabályozás és a pozíciószabályozás.

Fő jellemzők és műszaki adatok

• Működtető ereje: 150 N; löket: 100 mm.
• Tápellátás: AC/DC 24 V, 50/60 Hz.
• Teljesítményfelvétel: 2.5 W működés közben, 1.5 W nyugalmi helyzetben; a vezetékek méretezéséhez szükséges teljesítmény: 4.5 VA.
• MP-Bus kommunikáció; 0/2...10 V moduláló vezérlés. Y működési tartománya: 2...10 V, konfigurálható Y-tartomány: 0...10 V; U pozíció-visszajelző jel: 2...10 V.
• Belimo D3 dinamikus térfogatáram-érzékelő; funkcionális differenciálnyomás-tartomány: 0...500 Pa.
• Kézi vezérlés gombbal, reteszelési lehetőséggel.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 4x 0.75 mm².
• IEC/EN IP54 védettségi fokozat; IEC/EN III érintésvédelmi osztály, Protective Extra-Low Voltage (PELV).
• Környezeti hőmérséklet: 0...50°C [32...122°F].
• Szervizcsatlakozó és NFC-interfész; a paraméterek konfigurálása Belimo Assistant 2 segítségével.
