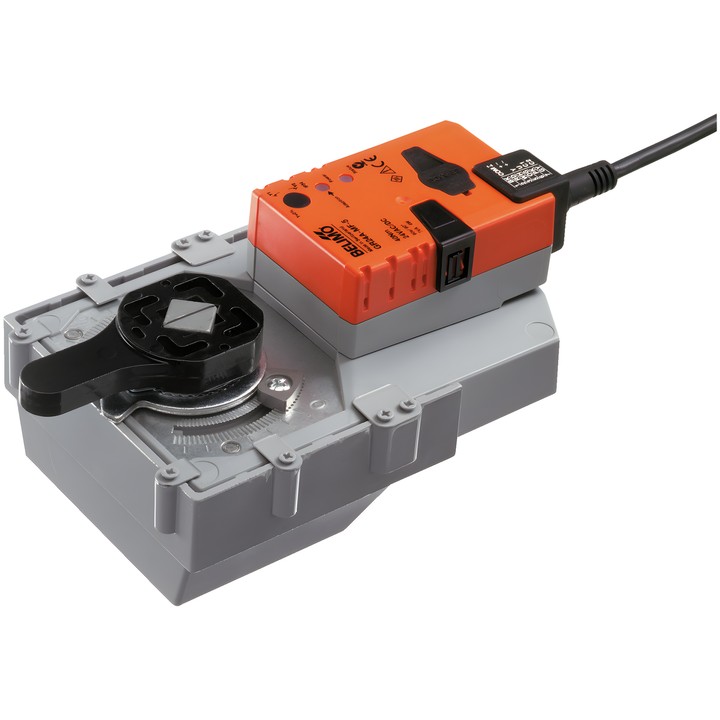

Belimo GR24A-MP-7 – forgó hajtómű légcsappantyúkhoz

Kommunikációs forgó hajtómű légcsappantyúkhoz. Analóg Y vezérlőjellel működtethető, vagy digitális vezérlőjelet fogadhat MP-Bus-on keresztül. Lehetővé teszi passzív érzékelő, aktív érzékelő vagy kapcsolóérintkező csatlakoztatását, valamint annak jelét továbbítja MP-Bus-on keresztül.

Fő jellemzők és műszaki adatok

• A motor nyomatéka: 40 Nm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Y működési tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• Kommunikáció: MP-Bus; legfeljebb 8 MP-Bus csomópont.
• A motor működési ideje: 90 s / 90°; állítható működési idő: 75...270 s.
• Teljesítményfelvétel működés közben: 4 W; nyugalmi állapotban: 1.5 W; a kábelek méretezéséhez: 7 VA.
• Tápellátás és vezérlés csatlakozása: 1 m kábel, 4x 0.75 mm².
• Nyomógombos kézi állítás reteszelési lehetőséggel; mechanikus helyzetjelző és a forgásszög beállítása mechanikus ütközőkkel.
• Csatlakozókarima: F07; IEC/EN védettség: IP54.
• IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).

Az első bekapcsoláskor a hajtómű a működési tartományt és a helyzet-visszajelző jelet a mechanikus beállítási tartományhoz igazítja.
