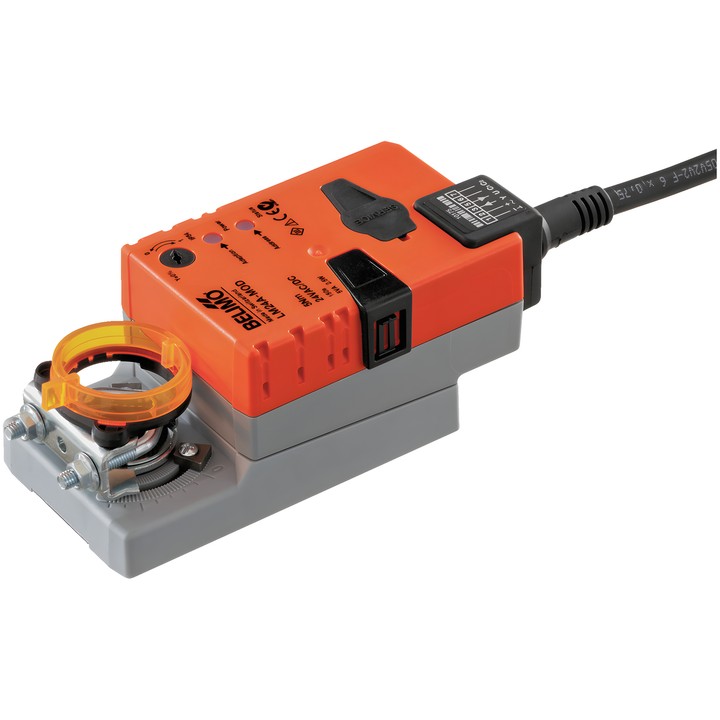

Belimo LM24A-MOD - servomotore per serrande

Belimo LM24A-MOD – servomotore per serrande

Servomotore rotativo comunicante per la regolazione delle serrande negli impianti tecnici degli edifici. È progettato per serrande dell’aria con una superficie fino a circa 1 m². Consente il controllo comunicante, analogico e ibrido.

Caratteristiche e parametri principali

• Coppia del motore: 5 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comunicazione: BACnet MS/TP, Modbus RTU (impostazione di fabbrica) e MP-Bus.
• Campo di lavoro Y: 2...10 V, impostabile su 0.5...10 V; segnale di feedback U: 2...10 V.
• Tempo di corsa del motore: 150 s / 90°; regolabile nell’intervallo 35...150 s.
• Angolo di rotazione: max. 95°, limitabile su entrambi i lati mediante arresti meccanici.
• Direzione di rotazione selezionabile con interruttore 0/1; regolazione manuale tramite pulsante, con possibilità di blocco.
• Morsetto universale per alberi da 6...20 mm; indicatore meccanico di posizione.
• Possibilità di collegare un sensore passivo, attivo o con contatto in commutazione e trasmetterne il segnale al bus.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1.3 W; potenza per il dimensionamento dei cavi: 5 VA.
• Collegamento di alimentazione e controllo: cavo da 1 m, 6x 0.75 mm².
• Grado di protezione IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].
