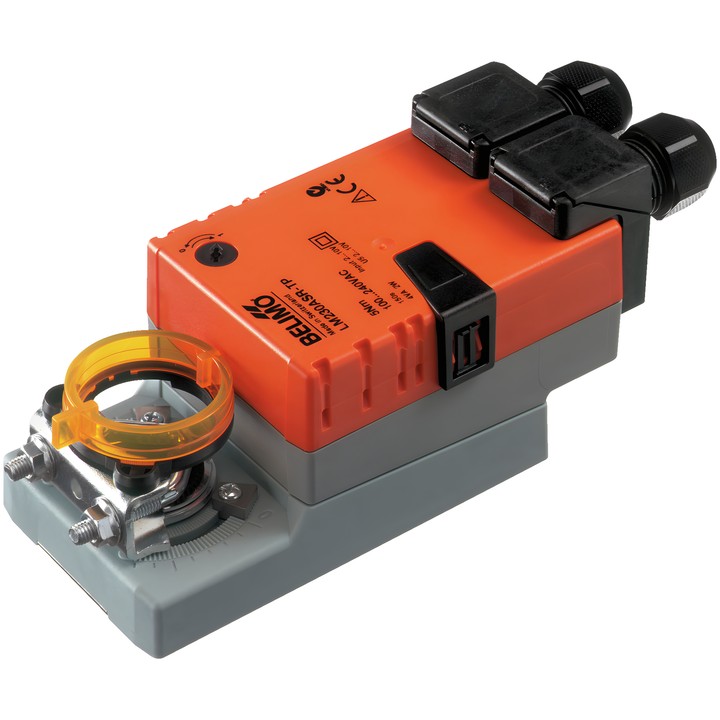

Belimo LM230ASR-TP - servomotore per serrande con controllo analogico

Belimo LM230ASR-TP - servomotore per serrande con controllo analogico

Belimo
743,94 zł
Tasse incluse
604,83 zł tax excluded

Servomotore per serrande Belimo LM230ASR-TP con coppia di 5 Nm, alimentazione AC 100...240 V e controllo modulante 2...10 V. Il tempo di funzionamento è di 150 s / 90°.

Il modello dispone di un segnale di retroazione della posizione 2...10 V, un morsetto universale per alberi da 6...20 mm e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo LM230ASR-TP – servomotore per serrande

Servomotore modulante progettato per posizionare le serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è previsto per serrande dell’aria con una superficie fino a circa 1 m². Il segnale di comando Y determina la posizione del servomotore, mentre la tensione di misura U consente la lettura elettrica della posizione della serranda.

Caratteristiche e parametri principali

  • Coppia del motore: 5 Nm; tensione nominale: AC 100...240 V, 50/60 Hz.
  • Controllo modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
  • Tempo di funzionamento del motore: 150 s / 90°; angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
  • Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 1 W; potenza di dimensionamento: 4 VA.
  • Direzione del movimento selezionabile tramite interruttore 0/1; regolazione manuale tramite pulsante con possibilità di blocco.
  • Morsetto universale per alberi da 6...20 mm, indicatore meccanico di posizione e collegamenti elettrici su morsetti.
  • Grado di protezione IEC/EN IP54; classe di protezione IEC/EN II, isolamento rinforzato; temperatura ambiente -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LM230ASR-TP
  • ean13
    7630498112201

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    2 W
  • Potenza assorbita (mantenimento)
    1 W
  • Potenza nominale
    4 VA
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Collegamento di alimentazione
    Morsetti 4 mm² (cavo ø4...10 mm, 2 conduttori)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    5 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore 0/1
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto universale 6...20 mm
  • Collegamento di comando
    Morsetti 4 mm² (cavo ø4...10 mm, 4 conduttori)

Techniczna karta katalogowa

Scarica (1.75MB)

Instrukcja montażu

Scarica (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Scarica (32.8KB)

Environmental Declaration – LM..

Scarica (72.46KB)
