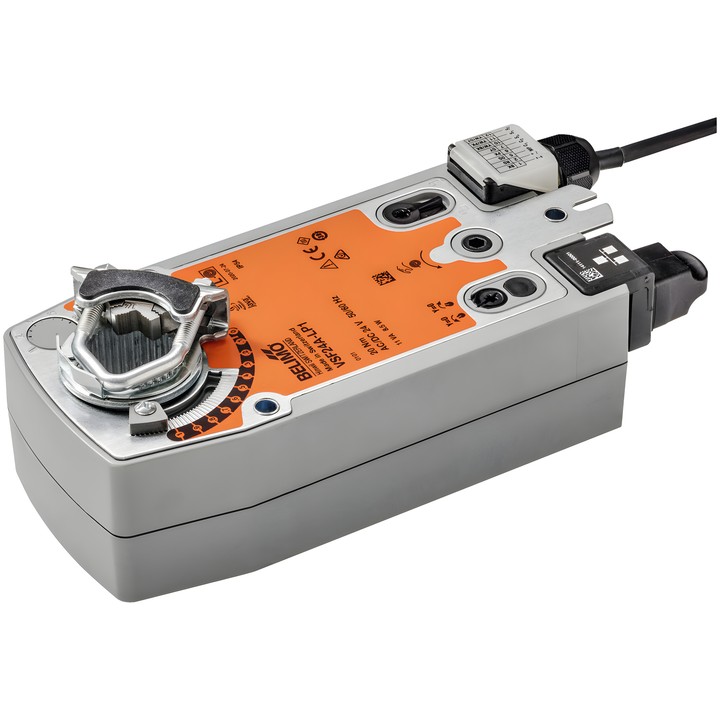

Belimo VSF24A-LP1 - servomotore rotativo per serrande con funzione di sicurezza

Belimo VSF24A-LP1 – servomotore per serrande

Servomotore rotativo con funzione di sicurezza, destinato a serrande dell’aria con superficie fino a circa 4 m². Può essere controllato tramite Cloud, BACnet/IP o Modbus TCP. In modalità ibrida, la posizione è determinata da un segnale di comando analogico, mentre le interfacce di comunicazione consentono di leggere i punti dati.

Caratteristiche e parametri principali

• Coppia del motore: 20 Nm; coppia della funzione di sicurezza: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; campo di funzionamento Y variabile: 0.5...10 V.
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa del motore regolabile: 70...220 s.
• Tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Angolo di rotazione: 95°; regolabile tramite arresti meccanici.
• Potenza assorbita durante il funzionamento: 8.5 W; in posizione di riposo: 3.5 W; potenza di dimensionamento per la scelta dei cavi: 11 VA.
• Comunicazione: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e server Web integrato.
• È possibile collegare due sensori e convertire i relativi segnali per l’utilizzo da parte di un sistema di livello superiore.
• Regolazione manuale tramite manovella e interruttore di blocco; indicatore meccanico di posizione.
• Morsetto universale per albero da 10...25.4 mm; collegamento di alimentazione e comando: cavo da 1 m, 6x 0.5 mm²; collegamento Ethernet: presa RJ45.
• Grado di protezione: IP40; temperatura ambiente: -30...50°C [-22...122°F].
