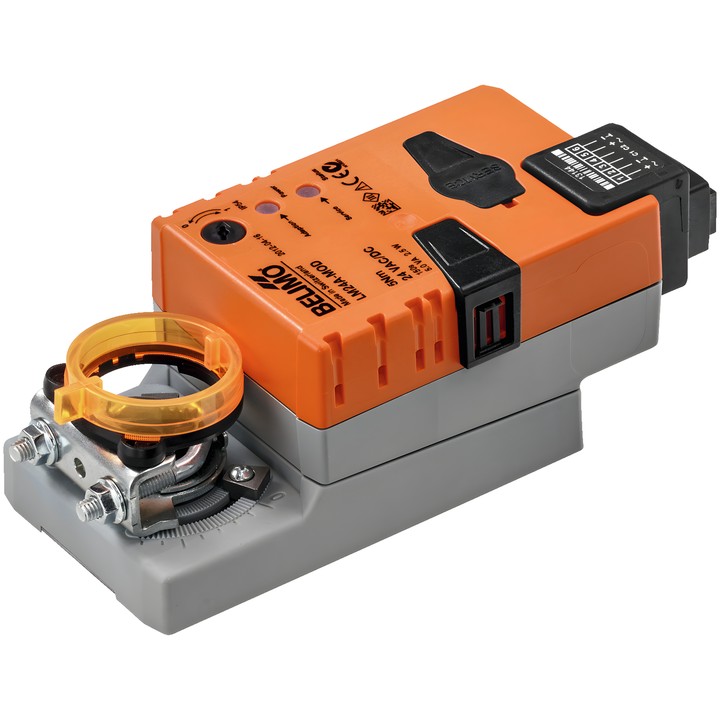

Belimo LM24A-MOD-J6 - servomotore per serrande 5 Nm

Belimo LM24A-MOD-J6 – servomotore per serrande

Servomotore rotativo con comunicazione, progettato per il posizionamento delle serrande negli impianti tecnici degli edifici. L’interfaccia integrata riceve un segnale di controllo digitale e trasmette lo stato attuale del dispositivo. Dimensione della serranda: fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia del motore: 5 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comunicazione: BACnet MS/TP o Modbus RTU (impostazione di fabbrica).
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa regolabile: 35...150 s.
• Angolo di rotazione: max. 95°; limitato su entrambi i lati da arresti meccanici regolabili.
• Il senso di movimento del motore si seleziona con l’interruttore 0/1.
• Comando manuale a pulsante con possibilità di blocco.
• Collegamento meccanico: morsetto universale 6...20 mm; indicatore di posizione meccanico a innesto.
• Collegamento di alimentazione e controllo: presa RJ12.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1.3 W; per il dimensionamento dei cavi: 5 VA.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

I parametri del dispositivo possono essere modificati con Belimo Assistant 2. L’adattamento del campo di regolazione può essere avviato manualmente; durante l’adattamento vengono rilevati entrambi i finecorsa meccanici.
