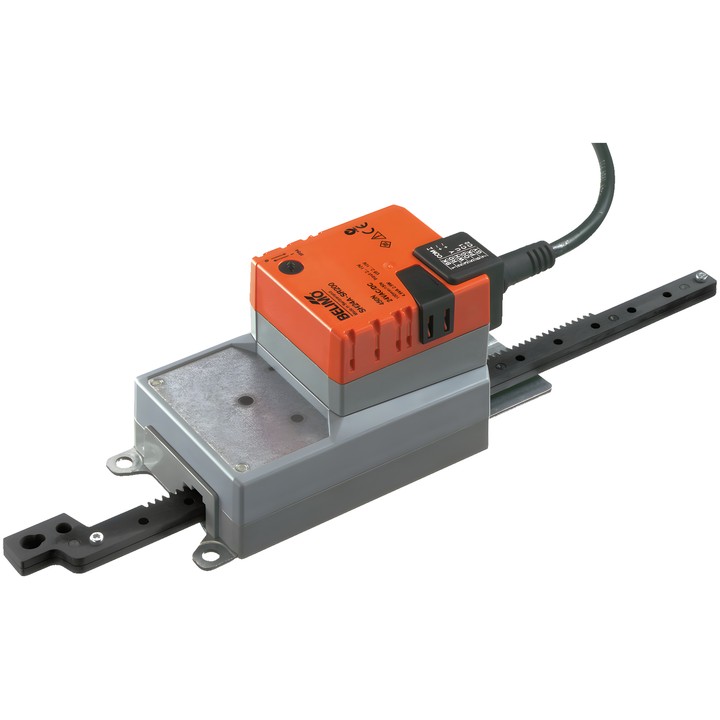

Belimo SH24A-SR200 - attuatore lineare modulante

Belimo SH24A-SR200 - attuatore lineare modulante

Belimo
1.001,31 zł
Tasse incluse
814,07 zł tax excluded

Attuatore lineare Belimo SH24A-SR200 per la regolazione di serrande e saracinesche negli impianti tecnici degli edifici. Forza 450 N, alimentazione AC/DC 24 V e comando modulante 2...10 V.

Corsa 200 mm, tempo di movimento 150 s / 100 mm, segnale di retroazione della posizione 2...10 V e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo SH24A-SR200

Attuatore lineare modulante per la regolazione di serrande e saracinesche negli impianti tecnici degli edifici. La scheda tecnica indica una dimensione della serranda dell’aria fino a circa 3 m².

Caratteristiche e parametri principali

  • Forza del motore: 450 N; corsa: 200 mm (max. 200 mm, impostazione fissa).
  • Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
  • Comando modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
  • Tempo di movimento del motore: 150 s / 100 mm.
  • Assorbimento durante il funzionamento: 2.5 W; a riposo: 0.4 W; per il dimensionamento dei cavi: 4.5 VA.
  • Direzione del movimento selezionabile tramite interruttore; regolazione manuale con pulsante e possibilità di blocco.
  • Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del finecorsa.

  • Marca
    Belimo
  • Riferimento
    SH24A-SR200
  • ean13
    7630498114281

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    0.4 W
  • Potenza nominale
    4.5 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    450 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    200 mm
  • Tempo di corsa (motore)
    150 s / 100 mm
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direzione di movimento - motore
    Selezionabile tramite interruttore

Techniczna karta katalogowa

Scarica (971.1KB)

Instrukcja montażu

Scarica (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Scarica (32.8KB)

Environmental Declaration – SH..200..

Scarica (71.93KB)
