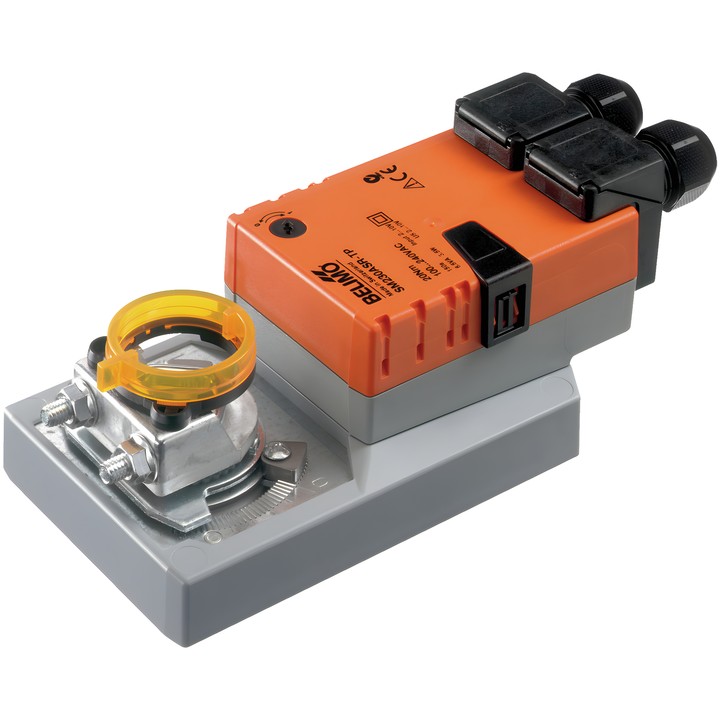

Belimo SM230ASR-TP - servomotore per serrande con comando analogico

Belimo SM230ASR-TP - servomotore per serrande con comando analogico

Belimo
1.026,62 zł
Tasse incluse
834,65 zł tax excluded

Servomotore per serrande Belimo SM230ASR-TP con una coppia di 20 Nm, alimentazione AC 100...240 V e comando tramite segnale 2...10 V. Il tempo di corsa è di 150 s / 90° e l'intervallo del segnale di retroazione della posizione è 2...10 V.

Consegna in circa 14 giorni
Condividi

Belimo SM230ASR-TP

Servomotore modulante per il posizionamento di serrande negli impianti tecnici degli edifici. Il produttore indica una dimensione della serranda fino a circa 4 m².

Caratteristiche principali

  • Coppia: 20 Nm; tempo di corsa: 150 s / 90°.
  • Tensione nominale: AC 100...240 V, 50/60 Hz.
  • Intervallo operativo del segnale di comando Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
  • Potenza assorbita durante il funzionamento: 3.5 W; in posizione di riposo: 1 W; per il dimensionamento dei cavi: 6.5 VA.
  • Angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
  • Direzione del movimento selezionabile tramite interruttore 0/1; regolazione manuale con pulsante e possibilità di blocco.
  • Morsetto di montaggio universale reversibile per albero da 10...20 mm; collegamento elettrico tramite morsetti.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    SM230ASR-TP
  • ean13
    7630498114359

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    3.5 W
  • Potenza assorbita (mantenimento)
    1 W
  • Potenza nominale
    6.5 VA
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Collegamento di alimentazione
    Morsetti 4 mm² (cavo ø4...10 mm, 2 conduttori)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    20 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore 0/1
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto di montaggio universale reversibile 10...20 mm
  • Collegamento di comando
    Morsetti 4 mm² (cavo ø4...10 mm, 4 conduttori)

Techniczna karta katalogowa

Scarica (1.73MB)

Instrukcja montażu

Scarica (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Scarica (32.8KB)

Environmental Declaration – SM..

Scarica (72.49KB)
