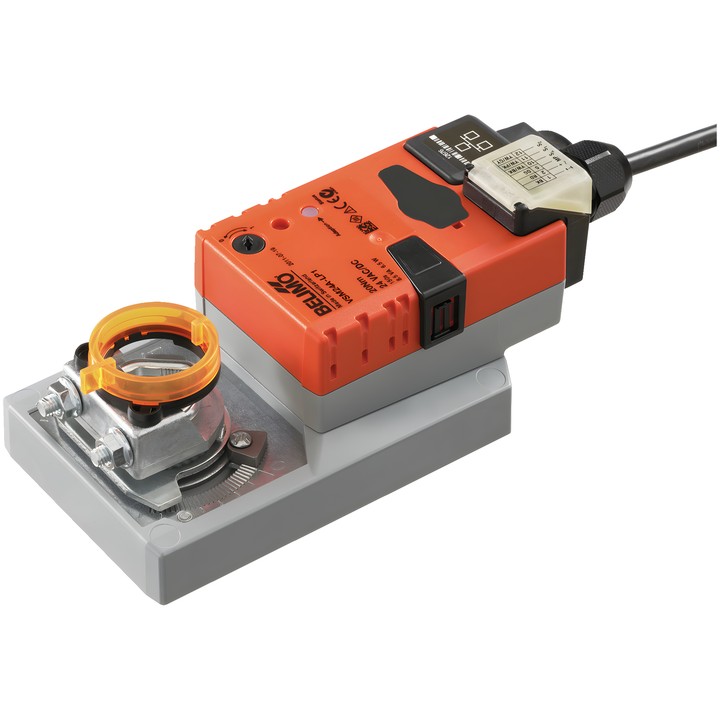

Belimo VSM24A-LP1 - servomotore rotativo per serrande

Belimo VSM24A-LP1 – servomotore per serrande

Servomotore rotativo progettato per serrande d’aria in impianti fissi di riscaldamento, ventilazione e condizionamento. Secondo la documentazione, è destinato a serrande con una superficie fino a circa 4 m². Può funzionare in modalità comunicazione o ibrida, nella quale il segnale di controllo viene fornito in forma analogica.

Caratteristiche principali

• Coppia: 20 Nm; tensione nominale: AC/DC 24 V.
• Comunicazione: Cloud, BACnet/IP, Modbus TCP; connessione Ethernet RJ45 e server web integrato.
• Intervallo di funzionamento Y: 2...10 V; intervallo di funzionamento Y modificabile: 0.5...10 V.
• Tempo di funzionamento del motore: 150 s / 90°; tempo di funzionamento regolabile: 86...346 s.
• Angolo di rotazione: 95°, con possibilità di limitarlo mediante arresti meccanici su entrambi i lati.
• Regolazione manuale tramite pulsante con possibilità di blocco; direzione del movimento selezionabile con un interruttore 0/1.
• Morsetto di montaggio universale reversibile per 10...20 mm.
• Possibilità di collegare due sensori e convertire i relativi segnali per la trasmissione a un sistema di livello superiore.
• Potenza assorbita durante il funzionamento: 6 W; a riposo: 1.4 W; potenza di dimensionamento per la scelta dei cavi: 8 VA.
• Collegamento di alimentazione e controllo: cavo da 1 m, 6x 0.5 mm²; grado di protezione IEC/EN: IP40.
• Temperatura ambiente: -30...50°C [-22...122°F].
