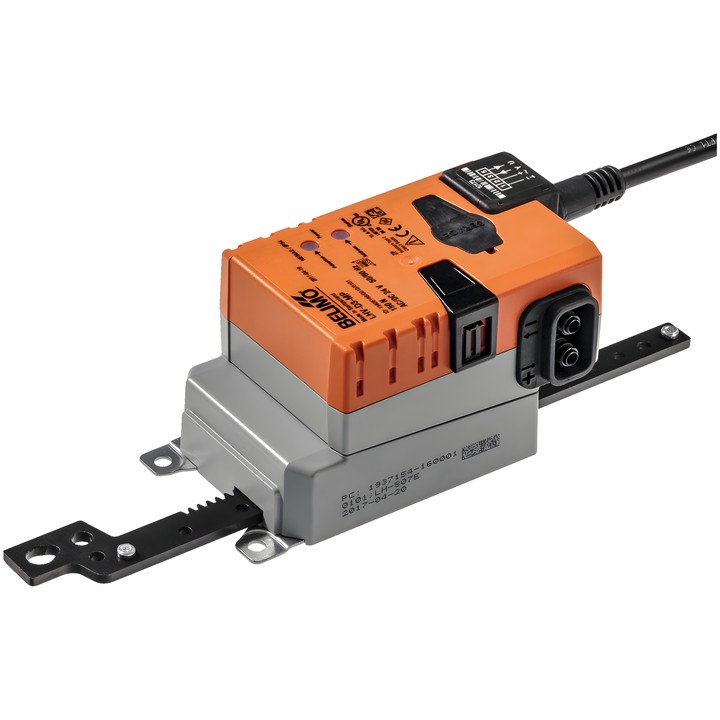

Belimo LHV-D3-MP - regolatore di portata VAV-Compact con attuatore lineare

Belimo LHV-D3-MP – dispositivo VAV-Compact

Il dispositivo combina un regolatore VAV, un sensore dinamico Δp Belimo D3 e un attuatore lineare. Serve a regolare le unità VAV nelle zone di comfort; le funzioni disponibili comprendono la regolazione della portata VAV/CAV e la regolazione della posizione.

Caratteristiche e specifiche principali

• Forza dell’attuatore: 150 N; corsa: 100 mm.
• Alimentazione: AC/DC 24 V, 50/60 Hz.
• Potenza assorbita: 2.5 W durante il funzionamento, 1.5 W in posizione di riposo; potenza per il dimensionamento dei cavi: 4.5 VA.
• Comunicazione MP-Bus; comando modulante 0/2...10 V. Campo di funzionamento Y: 2...10 V, campo Y configurabile: 0...10 V; segnale di feedback della posizione U: 2...10 V.
• Sensore dinamico di portata Belimo D3; campo funzionale della pressione differenziale: 0...500 Pa.
• Comando manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo da 1 m, 4x 0.75 mm².
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Protective Extra-Low Voltage (PELV).
• Temperatura ambiente: 0...50°C [32...122°F].
• Presa di servizio e interfaccia NFC; configurazione dei parametri tramite Belimo Assistant 2.
