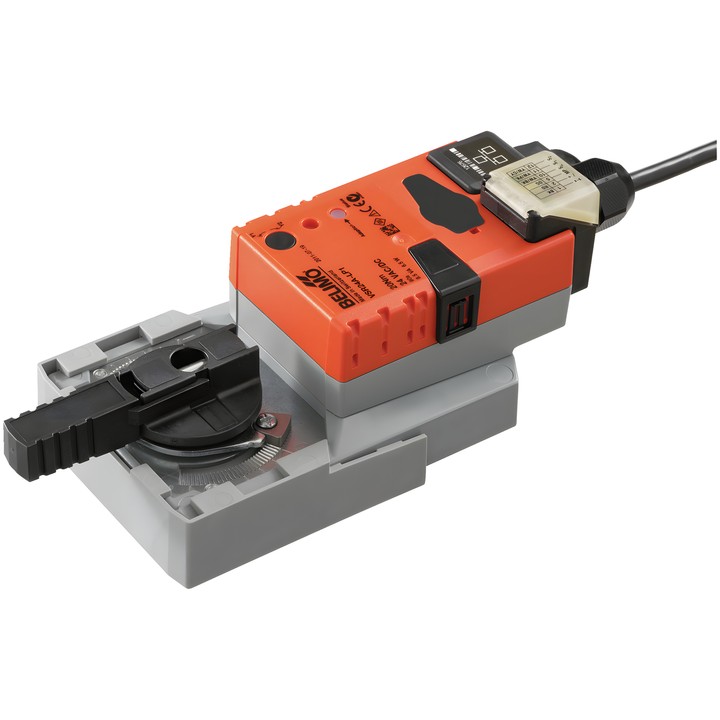

Belimo VSR24A-LP1 - attuatore rotativo per valvole a sfera

Belimo VSR24A-LP1 – attuatore rotativo per valvole a sfera

Attuatore comunicante compatibile con Cloud, BACnet/IP e Modbus TCP. In modalità ibrida riceve un segnale di controllo analogico; le interfacce di comunicazione consentono di leggere i punti dati e scrivere punti diversi dal segnale di controllo. Il dispositivo consente inoltre di collegare due sensori e convertire i relativi segnali per trasmetterli al sistema di livello superiore.

Caratteristiche e parametri principali

• Coppia: 20 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; campo di funzionamento Y configurabile: 0.5...10 V.
• Tempo di corsa: 90 s / 90°; tempo di corsa regolabile: 90...350 s.
• Potenza assorbita durante il funzionamento: 6 W; a riposo: 1.25 W; potenza per il dimensionamento dei cavi: 8 VA.
• Comunicazione tramite Cloud, BACnet/IP e Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e server Web integrato.
• Collegamento di alimentazione e controllo: cavo 1 m, 6x 0.5 mm²; collegamento Ethernet: presa RJ45.
• Azionamento manuale tramite pulsante con possibilità di blocco; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

Il montaggio diretto sulla valvola a sfera avviene mediante una sola vite centrale. La posizione rispetto alla valvola può essere selezionata con incrementi di 90°. L’adattamento del campo di corsa può essere avviato tramite un pulsante.
