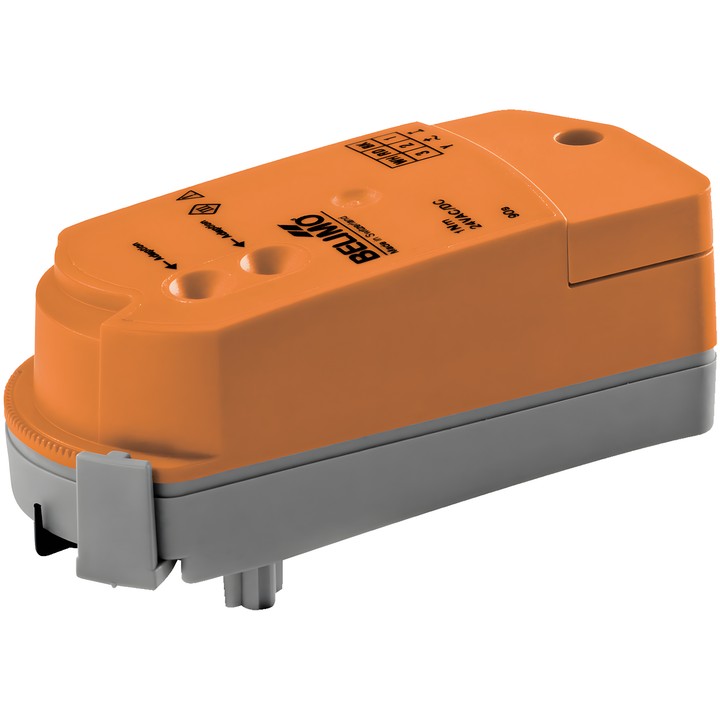

Belimo CQ24A-MPL-T - attuatore rotativo per valvole di zona

Belimo CQ24A-MPL-T – attuatore per valvole di zona

L’attuatore rotativo comunicante riceve un segnale di comando digitale tramite MP-Bus e porta la valvola nella posizione desiderata. È destinato alle valvole di zona e si monta sulla valvola a incastro, senza attrezzi.

Caratteristiche e parametri principali

• Coppia del motore: 1 Nm; tempo di corsa: 75 s / 90°.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando comunicante: MP-Bus.
• Potenza assorbita durante il funzionamento: 0.6 W; in posizione di riposo: 0.4 W; potenza per il dimensionamento dei cavi: 1.1 VA.
• Collegamento di alimentazione e comando: morsetti 2.5 mm² (cavo ø6.3...6.8 mm, 3 conduttori).
• Indicatore meccanico di posizione e limitatore dell’angolo di rotazione; l’angolo può essere modificato con una clip a intervalli di 2.5° per impostare la portata massima della valvola.
• Regolazione manuale dopo aver sganciato l’attuatore dalla valvola.
• Grado di protezione IEC/EN IP40; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).

Il dispositivo non supporta il controllo convenzionale con un segnale standard né la configurazione dei segnali, ad esempio del tempo di corsa.
