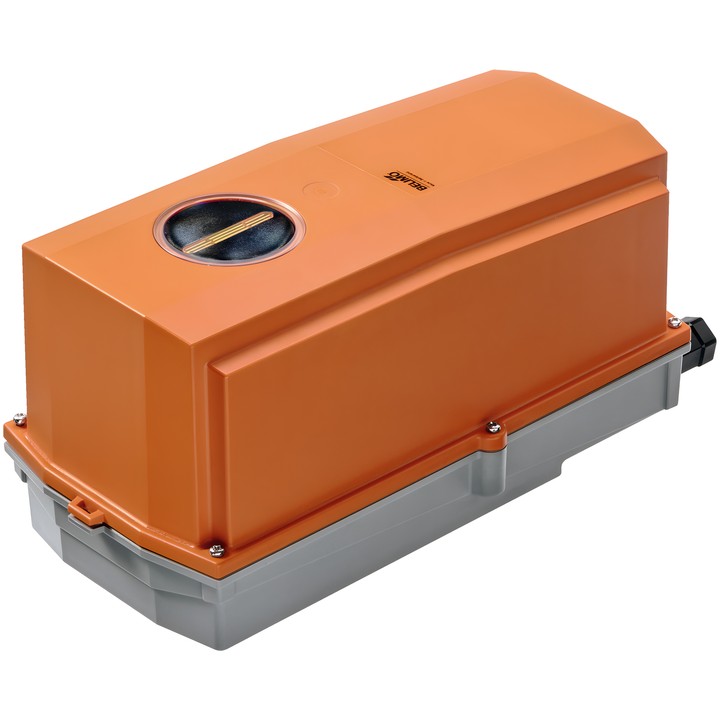

Belimo GRC24G-MF-T-5 - servomotore rotativo per valvole

Belimo GRC24G-MF-T-5

Servomotore rotativo configurabile progettato per valvole rotative e serrande. La posizione viene impostata tramite il segnale di comando analogico Y, mentre la tensione U serve a segnalare la posizione della valvola.

Caratteristiche e specifiche principali

• Coppia: 40 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comando modulante: 2...10 V; segnale di feedback della posizione: 2...10 V.
• Tempo di rotazione: 35 s / 90°; tempo di funzionamento regolabile: 35...150 s.
• Assorbimento durante il funzionamento: 8 W; a riposo: 2.5 W; per il dimensionamento dei cavi: 11 VA.
• Collegamento di alimentazione e comando: morsetti 4 mm² (cavo ø4...10 mm, 4 conduttori).
• Attacco flangiato: F05; grado di protezione IEC/EN: IP66/67; NEMA 4X.
• Classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore di posizione.
• Angolo di rotazione regolabile con fermi meccanici; impostazione standard: 0...90°.
• Configurazione dei parametri tramite Belimo Assistant 2 o ZTH EU.

Il servomotore è destinato a impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la scheda tecnica, è particolarmente adatto per applicazioni all’esterno.
