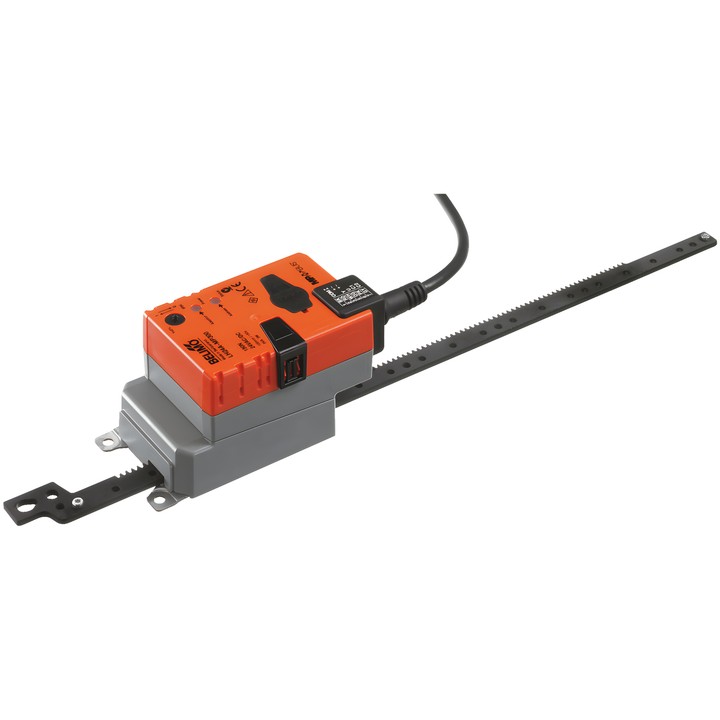

Belimo LH24A-MP300 - lineaire aandrijving

Belimo LH24A-MP300 - lineaire aandrijving

Belimo
zł 754,08
Inclusief belasting
zł 613,07 excl. btw.

Communicerende lineaire aandrijving Belimo LH24A-MP300 voor de regeling van kleppen en schuifafsluiters in technische gebouwinstallaties. Kracht 150 N, voeding AC/DC 24 V en MP-Bus-communicatie.

Slag max. 300 mm, instelbaar in stappen van 20 mm, looptijd 150 s / 100 mm en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo LH24A-MP300 – lineaire aandrijving

Aandrijving voor de regeling van kleppen en schuifafsluiters in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Ondersteunt analoge aansturing en MP-Bus-communicatie. Kan het signaal van een aangesloten sensor omzetten voor transmissie via MP-Bus.

Belangrijkste kenmerken en specificaties

  • Aandrijfkracht: 150 N; afmeting luchtklep: tot ca. 1 m².
  • Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
  • Modulerende aansturing; werkbereik Y: 2...10 V, terugmeldsignaal U: 2...10 V; MP-Bus-communicatie.
  • Slag: max. 300 mm, instelbaar in stappen van 20 mm; de slag kan aan beide zijden worden begrensd met mechanische aanslagen.
  • Looptijd motor: 150 s / 100 mm; instelbare looptijd: 70...270 s / 100 mm.
  • Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 1.3 W; voor kabeldimensionering: 5 VA.
  • Bewegingsrichting te kiezen met schakelaar; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • Aansluiting voor voeding en besturing: kabel 1 m, 4x 0.75 mm².
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LH24A-MP300
  • ean13
    7630498112096

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    1.3 W
  • Nominaal vermogen
    5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Regeltype
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Kracht
    150 N
  • Handbediening
    Met drukknop, vergrendelbaar
  • Slag
    300 mm
  • Bewegingstijd (motor)
    150 s / 100 mm
  • Variabele looptijd van de motor
    70...270 s / 100 mm
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Bewegingsrichting - motor
    Selecteerbaar met schakelaar

Techniczna karta katalogowa

Downloaden (1.5MB)

Instrukcja montażu

Downloaden (343.85KB)

Techniczna karta katalogowa – LH24A-MP300

Downloaden (1.5MB)

EU Declaration of Conformity – LH24A-MP300

Downloaden (32.8KB)

Environmental Declaration – LH..300..

Downloaden (71.86KB)
