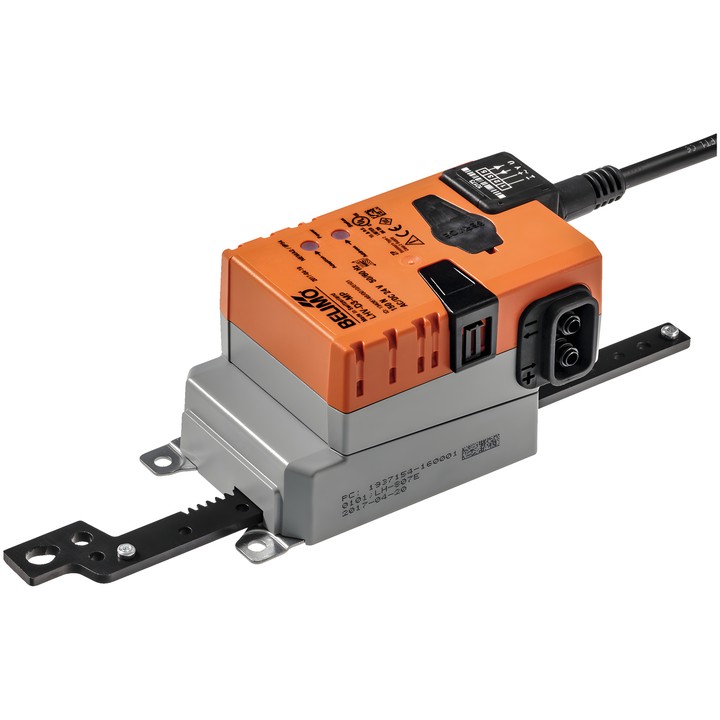

Belimo LHV-D3-MP - VAV-Compact-volumestroomregelaar met lineaire actuator

Belimo LHV-D3-MP – VAV-Compact-apparaat

Het apparaat combineert een VAV-regelaar, een dynamische Belimo D3 Δp-sensor en een lineaire actuator. Het wordt gebruikt voor de regeling van VAV-units in de comfortzone; de beschikbare functies omvatten VAV/CAV-volumestroomregeling en positieregeling.

Belangrijkste kenmerken en specificaties

• Actuatorkracht: 150 N; slag: 100 mm.
• Voeding: AC/DC 24 V, 50/60 Hz.
• Opgenomen vermogen: 2.5 W tijdens bedrijf, 1.5 W in ruststand; vermogen voor kabeldimensionering: 4.5 VA.
• MP-Bus-communicatie; modulerende aansturing 0/2...10 V. Werkbereik Y: 2...10 V, configureerbaar bereik Y: 0...10 V; positi terugmeldsignaal U: 2...10 V.
• Dynamische Belimo D3-volumestroomsensor; functioneel verschildrukbereik: 0...500 Pa.
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en besturing: kabel van 1 m, 4x 0.75 mm².
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Protective Extra-Low Voltage (PELV).
• Omgevingstemperatuur: 0...50°C [32...122°F].
• Serviceaansluiting en NFC-interface; parameterconfiguratie met Belimo Assistant 2.
