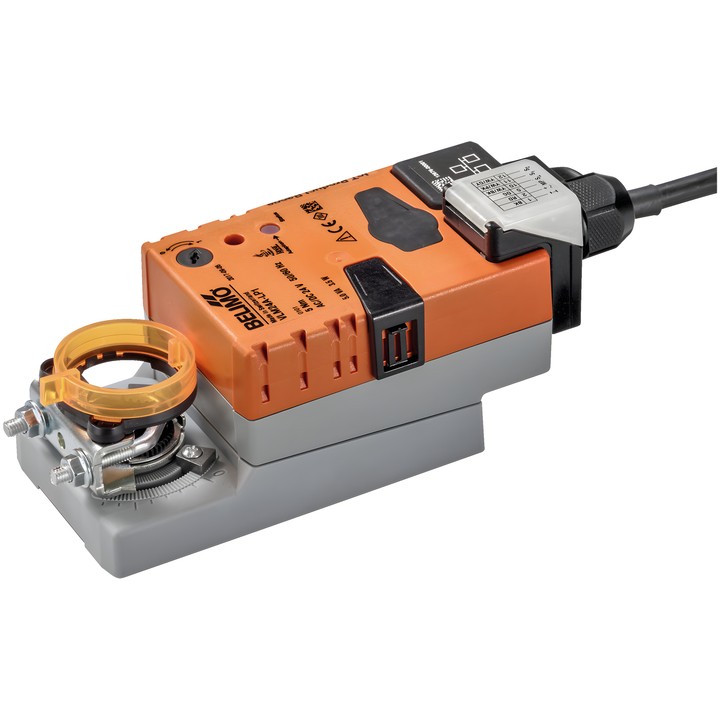

Belimo VLM24A-LP1 - roterende klepaandrijving

Belimo VLM24A-LP1 klepaandrijving

Roterende aandrijving zonder retourveer voor stationaire verwarmings-, ventilatie- en airconditioninginstallaties. Volgens de documentatie is deze ontworpen voor luchtkleppen met een oppervlak tot ca. 1 m². De aandrijving kan worden geregeld via Cloud, BACnet/IP of Modbus TCP; in de hybride modus accepteert ze een analoog regelsignaal.

Belangrijkste kenmerken en specificaties

• Koppel: 5 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• Werkbereik Y: 2...10 V; variabel werkbereik Y: 0.5...10 V.
• Looptijd van de motor: 150 s / 90°; instelbare looptijd: 35...150 s.
• Draaihoek: 95°, aan beide zijden te begrenzen met mechanische aanslagen.
• Communicatie: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP en geïntegreerde webserver.
• Er kunnen twee sensoren worden aangesloten en hun signalen kunnen worden verwerkt voor overdracht naar een systeem op hoger niveau.
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid; bewegingsrichting instelbaar met een 0/1-schakelaar.
• Universele klem 6...20 mm; voedings- en stuurkabel van 1 m, 6x 0.5 mm²; RJ45-Ethernet-aansluiting.
• Opgenomen vermogen tijdens beweging: 3.5 W; in ruststand: 3 W; vermogen voor kabeldimensionering: 5 VA.
• IEC/EN-beschermingsgraad: IP40; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
