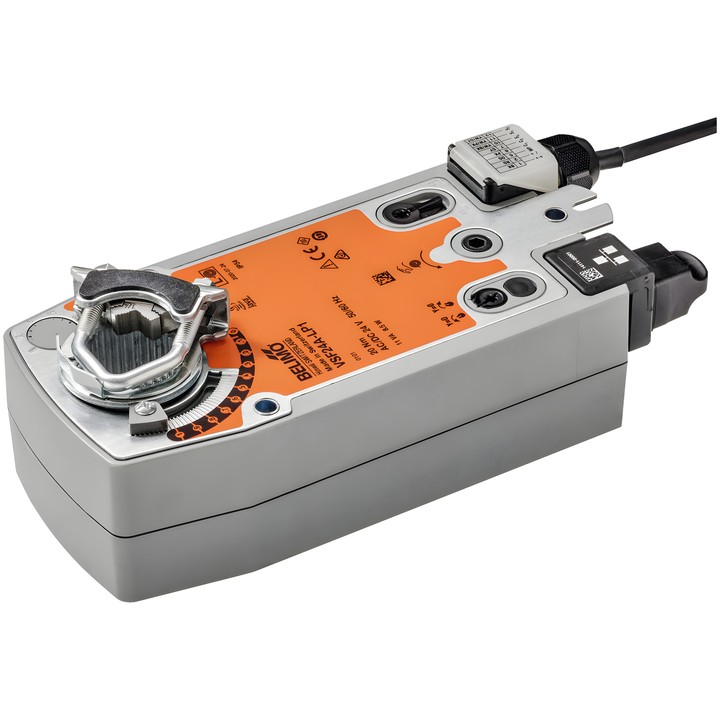

Belimo VSF24A-LP1 - roterende actuator voor kleppen met veiligheidsfunctie

Belimo VSF24A-LP1 – actuator voor kleppen

Roterende actuator met veiligheidsfunctie, bedoeld voor luchtkleppen met een oppervlak tot ca. 4 m². De actuator kan worden aangestuurd via Cloud, BACnet/IP of Modbus TCP. In de hybride modus wordt de positie bepaald door een analoog stuursignaal en kunnen datapunten via de communicatie-interfaces worden uitgelezen.

Belangrijkste kenmerken en parameters

• Motorkoppel: 20 Nm; koppel van de veiligheidsfunctie: 20 Nm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Werkbereik Y: 2...10 V; variabel werkbereik Y: 0.5...10 V.
• Motorlooptijd: 150 s / 90°; instelbare motorlooptijd: 70...220 s.
• Looptijd van de veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Draaihoek: 95°; instelbaar met mechanische aanslagen.
• Opgenomen vermogen tijdens bedrijf: 8.5 W; in ruststand: 3.5 W; dimensioneringsvermogen voor kabelselectie: 11 VA.
• Communicatie: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP en geïntegreerde webserver.
• Twee sensoren kunnen worden aangesloten en hun signalen kunnen worden omgezet voor gebruik door een hogerliggend systeem.
• Handmatige verstelling met een kruk en vergrendelingsschakelaar; mechanische standaanwijzer.
• Universele klem voor een as van 10...25.4 mm; voedings- en stuuraansluiting: kabel van 1 m, 6x 0.5 mm²; Ethernet-aansluiting: RJ45-aansluiting.
• Beschermingsgraad: IP40; omgevingstemperatuur: -30...50°C [-22...122°F].
