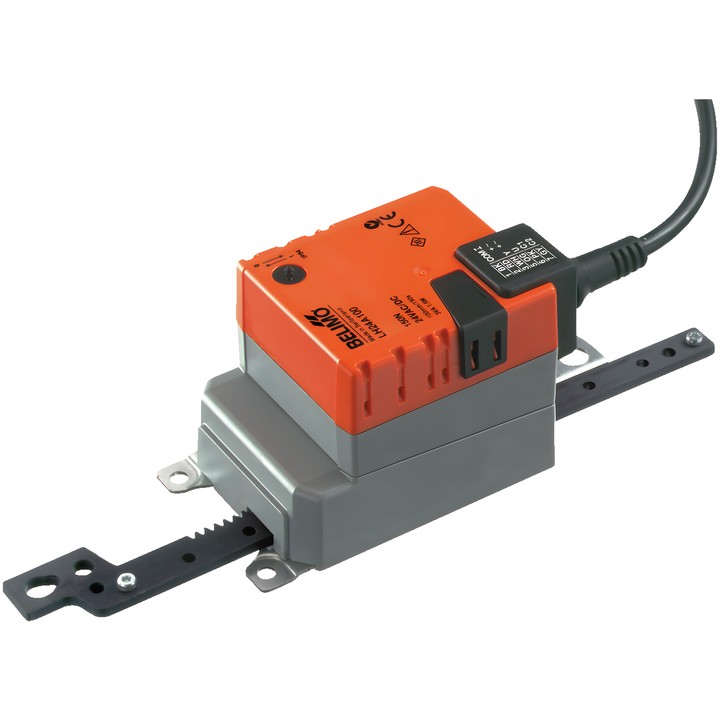

Belimo LH24A100 – siłownik liniowy

Siłownik przeznaczony do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Według karty technicznej może obsługiwać przepustnice powietrza o powierzchni do ok. 1 m².

Najważniejsze cechy i parametry

• Siła siłownika: 150 N.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: 100 mm; maks. 100 mm, regulowany co 20 mm. Możliwość ograniczenia skoku z obu stron mechanicznymi ogranicznikami.
• Czas ruchu silnika: 150 s / 100 mm.
• Pobór mocy podczas pracy: 1.5 W; w położeniu spoczynkowym: 0.5 W; moc do doboru przewodów: 3 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu położenia krańcowego. Zasilanie należy zapewnić z transformatora separacyjnego.
