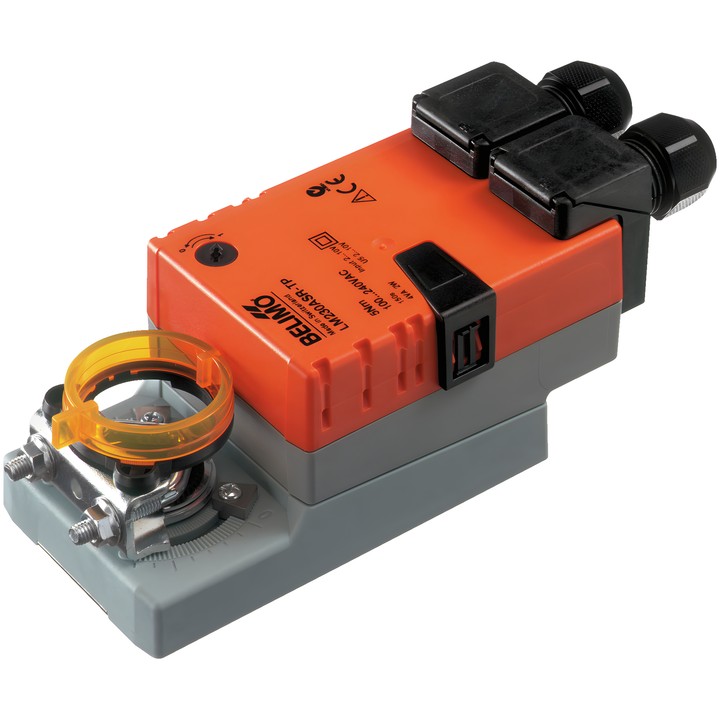

Belimo LM230ASR-TP - siłownik do przepustnic z regulacją analogową

Belimo LM230ASR-TP - siłownik do przepustnic z regulacją analogową

Belimo
743,94 zł
Brutto
604,83 zł netto

Siłownik do przepustnic Belimo LM230ASR-TP o momencie obrotowym 5 Nm, zasilaniu AC 100...240 V i sterowaniu modulacyjnym 2...10 V. Czas ruchu wynosi 150 s / 90°.

Model ma sygnał zwrotny położenia 2...10 V, uniwersalny zacisk wału 6...20 mm oraz stopień ochrony IP54.

Dostawa ok. 14 dni
Udostępnij

Belimo LM230ASR-TP – siłownik do przepustnic

Siłownik modulacyjny przeznaczony do ustawiania przepustnic w instalacjach techniki budynkowej. Według karty technicznej jest przewidziany do przepustnic powietrza o powierzchni do ok. 1 m². Sygnał sterujący Y określa położenie siłownika, a napięcie pomiarowe U umożliwia elektryczny odczyt położenia przepustnicy.

Najważniejsze cechy i parametry

  • Moment obrotowy silnika: 5 Nm; napięcie znamionowe: AC 100...240 V, 50/60 Hz.
  • Sterowanie modulacyjne: 2...10 V; sygnał zwrotny położenia: 2...10 V.
  • Czas ruchu silnika: 150 s / 90°; kąt obrotu: maks. 95°, z regulowanymi mechanicznymi ogranicznikami po obu stronach.
  • Pobór mocy podczas pracy: 2 W; w położeniu spoczynkowym: 1 W; moc do doboru przewodów: 4 VA.
  • Kierunek ruchu wybierany przełącznikiem 0/1; przestawianie ręczne przyciskiem z możliwością blokady.
  • Uniwersalny zacisk wału 6...20 mm, mechaniczny wskaźnik położenia i przyłącza elektryczne na zaciskach.
  • Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN II, wzmocniona izolacja; temperatura otoczenia -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    LM230ASR-TP
  • EAN13
    7630498112201

  • Napięcie AC/DC
    AC 100...240 V
  • Pobór mocy (ruch)
    2 W
  • Pobór mocy (podtrzymanie)
    1 W
  • Moc znamionowa
    4 VA
  • Rodzaj sterowania
    DC 2...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Przyłącze zasilania
    Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy)
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Moment obrotowy
    5 Nm
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem 0/1
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Zacisk uniwersalny 6...20 mm
  • Przyłącze sterowania
    Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)

Techniczna karta katalogowa

Pliki do pobrania (1.75MB)

Instrukcja montażu

Pliki do pobrania (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Pliki do pobrania (32.8KB)

Environmental Declaration – LM..

Pliki do pobrania (72.46KB)
