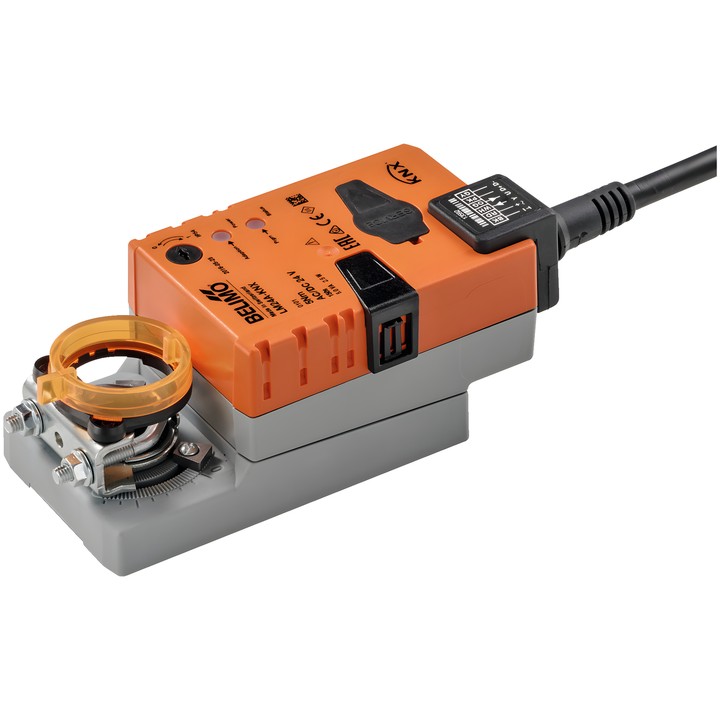

Belimo LM24A-KNX - siłownik obrotowy do przepustnic

Belimo LM24A-KNX - siłownik obrotowy do przepustnic

Belimo
926,29 zł
Brutto
753,08 zł netto

Siłownik obrotowy do przepustnic Belimo LM24A-KNX o momencie obrotowym 5 Nm, zasilaniu AC/DC 24 V i komunikacji KNX (S-Mode). Czas ruchu silnika wynosi 150 s / 90° i może być ustawiany w zakresie 35...150 s.

Urządzenie umożliwia podłączenie czujnika i przekazywanie jego sygnału do KNX. Ma zacisk uniwersalny 6...20 mm, ręczne przestawianie przyciskiem oraz stopień ochrony IP54.

Dostawa ok. 14 dni
Udostępnij

Siłownik Belimo LM24A-KNX

Komunikacyjny siłownik obrotowy przeznaczony do ustawiania przepustnic w instalacjach technicznych budynków. Jest wyposażony w interfejs KNX (S-Mode) oraz wejście umożliwiające podłączenie czujnika pasywnego, aktywnego lub styku przełączającego i przekazanie sygnału do KNX.

Najważniejsze cechy i parametry

  • Moment obrotowy silnika: 5 Nm; zasilanie: AC/DC 24 V, 50/60 Hz.
  • Sterowanie i komunikacja: KNX (S-Mode); medium komunikacyjne: KNX TP.
  • Czas ruchu silnika: 150 s / 90°; regulowany czas ruchu: 35...150 s.
  • Pobór mocy podczas pracy: 2.5 W; w pozycji spoczynkowej: 1.3 W; moc do doboru przewodów: 5 VA.
  • Kierunek ruchu wybierany przełącznikiem 0/1; ręczne przestawianie przyciskiem z możliwością blokady.
  • Regulowany kąt obrotu z mechanicznymi ogranicznikami oraz mechaniczny wskaźnik położenia.
  • Przyłącze mechaniczne: zacisk uniwersalny 6...20 mm; przyłącze zasilania i sterowania: kabel 1 m, 6x 0.75 mm².
  • Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Temperatura otoczenia: -30...50°C [-22...122°F].

Parametry urządzenia można konfigurować za pomocą Belimo Assistant 2 lub narzędzia ETS. Adaptację zakresu nastaw można uruchomić ręcznie.

  • Marka
    Belimo
  • Indeks
    LM24A-KNX
  • EAN13
    7630498112256

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    2.5 W
  • Pobór mocy (podtrzymanie)
    1.3 W
  • Moc znamionowa
    5 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 6x 0.75 mm²
  • Rodzaj sterowania
    KNX (S-Mode)
  • Kategoria ochronna
    IP54
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Zmienna czasu pracy silnika
    35...150 s
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Moment obrotowy
    5 Nm
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem 0/1
  • Przyłącze mechaniczne
    Zacisk uniwersalny 6...20 mm

Techniczna karta katalogowa

Pliki do pobrania (3.69MB)

Instrukcja montażu

Pliki do pobrania (656.48KB)

Techniczna karta katalogowa – LM24A-KNX

Pliki do pobrania (3.69MB)

EU Declaration of Conformity – LM24A-KNX

Pliki do pobrania (32.74KB)

Environmental Declaration – LM..

Pliki do pobrania (72.44KB)
