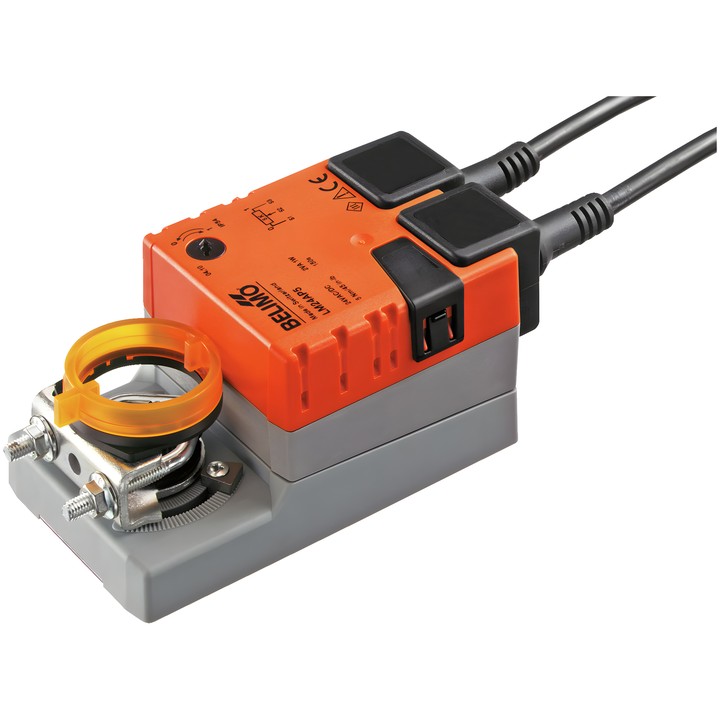

Belimo LM24AP5 - siłownik do przepustnic

Belimo LM24AP5 - siłownik do przepustnic

Belimo
1 189,41 zł
Brutto
967,00 zł netto

Siłownik do przepustnic Belimo LM24AP5 o momencie obrotowym 5 Nm, zasilany napięciem AC/DC 24 V. Obsługuje sterowanie Zamknij/Otwórz oraz 3-punktowe; czas ruchu silnika wynosi 150 s / 90°.

Wyposażony w zintegrowany potencjometr sprzężenia zwrotnego 5 kΩ, zacisk uniwersalny 6...20 mm i przycisk do przestawiania ręcznego z możliwością blokady.

Produkt niedostępny
Udostępnij

Powiadom mnie kiedy będzie dostępny

Zainteresował Cię ten produkt? Zostaw e-mail, a powiadomimy Cię, gdy będzie dostępny do zamówienia.

Siłownik do przepustnic Belimo LM24AP5

Model LM24AP5 służy do ustawiania przepustnic w instalacjach technicznych budynków. Według karty technicznej jest przeznaczony do przepustnic powietrza o powierzchni do ok. 1 m².

Najważniejsze cechy i parametry

  • Moment obrotowy silnika: 5 Nm; napięcie nominalne: AC/DC 24 V, 50/60 Hz.
  • Sterowanie: Zamknij/Otwórz, 3-punktowe; czas ruchu silnika: 150 s / 90°.
  • Zintegrowany potencjometr sprzężenia zwrotnego: 5 kΩ; sygnał zwrotny położenia 0...100%.
  • Kąt obrotu: maks. 95°, z możliwością ograniczenia z obu stron regulowanymi ogranicznikami mechanicznymi.
  • Kierunek ruchu wybierany przełącznikiem: 0 (obrót w lewo) / 1 (obrót w prawo).
  • Przestawianie ręczne przyciskiem z możliwością blokady; mechaniczny wskaźnik położenia.
  • Przyłącze mechaniczne: zacisk uniwersalny 6...20 mm.
  • Pobór mocy podczas ruchu: 1 W; w położeniu spoczynkowym: 0.2 W; moc do doboru przewodów: 1.5 VA.
  • Przyłącze zasilania i sterowania oraz przyłącze potencjometru: osobne kable 1 m, 3x 0.75 mm².
  • Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura otoczenia: -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    LM24AP5
  • EAN13
    7630498112294

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    1 W
  • Pobór mocy (podtrzymanie)
    0.2 W
  • Moc znamionowa
    1.5 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 3x 0.75 mm²
  • Rodzaj sterowania
    Zamknij/Otwórz 3-punktowe
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Moment obrotowy
    5 Nm
  • Kierunek ruchu - silnik
    możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Zacisk uniwersalny 6...20 mm
  • Potencjometr
    5 kΩ
  • Przyłącze potencjometru
    Kabel , 3x 0.75 mm²

Techniczna karta katalogowa

Pliki do pobrania (1.46MB)

Instrukcja montażu

Pliki do pobrania (507.4KB)

EU Declaration of Conformity – LM24AP5

Pliki do pobrania (32.74KB)

Environmental Declaration – LM..

Pliki do pobrania (72.43KB)
