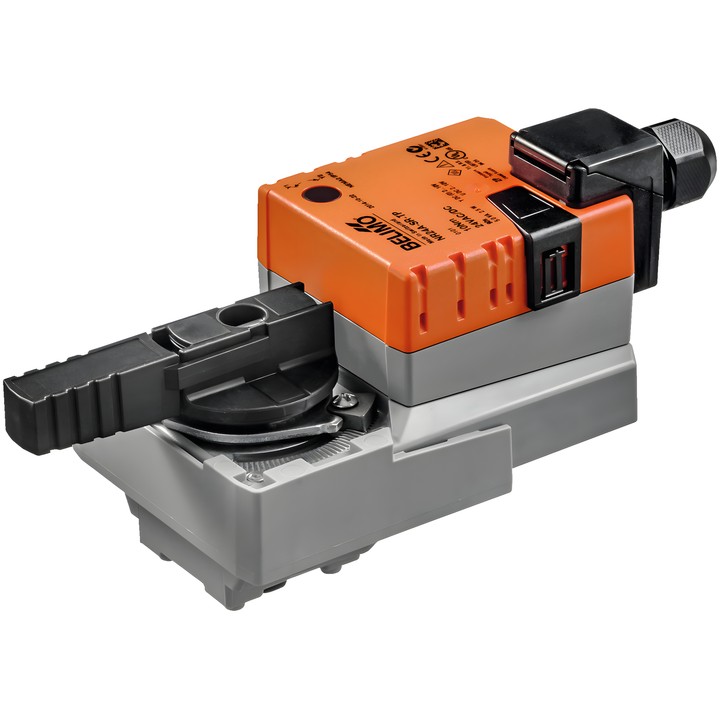

Belimo NR24A-SR-TP - siłownik obrotowy do zaworów kulowych

Siłownik obrotowy Belimo NR24A-SR-TP

NR24A-SR-TP to modulujący siłownik obrotowy do zaworów kulowych. Sygnał sterujący Y określa położenie siłownika, a napięcie zwrotne U służy do elektrycznego wskazania położenia zaworu.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 10 Nm.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Zakres sterowania Y: 2...10 V; sygnał zwrotny położenia U: 2...10 V.
• Czas ruchu silnika: 90 s / 90°.
• Pobór mocy podczas pracy: 2.5 W; w spoczynku: 0.4 W; do doboru przewodów: 5 VA.
• Przyłącze zasilania i sterowania: zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy).
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Ręczne przestawianie przyciskiem z możliwością zablokowania; mechaniczny wskaźnik położenia i regulowany kąt obrotu z mechanicznymi ogranicznikami.

Siłownik montuje się bezpośrednio na zaworze kulowym za pomocą jednej centralnej śruby. Jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego.
